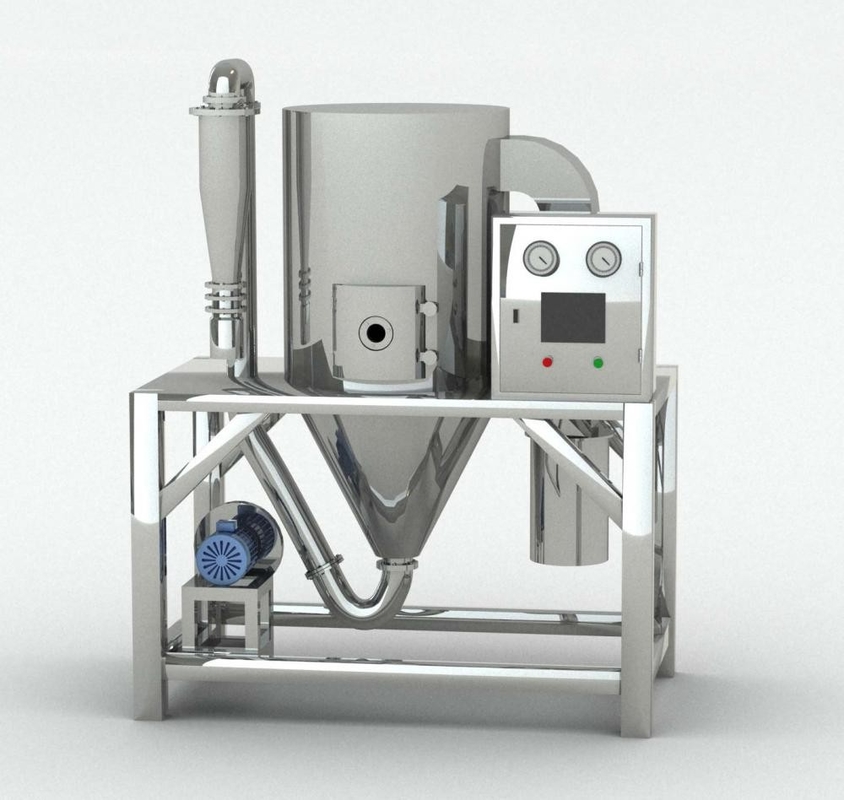

SUS304 Secador de spray rotativo fluidizado de partículas Secagem contínua

Descrição de produto

Secador de spray horizontal série HSD

Breve introdução

HSD SeriesHhorizontalSrezarDcenteioé diferente do secador por pulverização vertical convencional.O corpo da torre retangular fica no chão, a arma do lado da alimentação do corpo da torre, descarregando do outro lado.O material pode ser pulverizado por bomba de alta pressão e então totalmente contatado com o ar quente que está do mesmo lado.Secou em muito pouco tempo.O produto acabado cai na placa inferior da torre devido à gravidade, e o material na placa passa pelo raspador para entrar na porta de recebimento.
Após a secagem, o produto acabado apresenta boa fluidez, pequeno resíduo, carregamento manual, boa estabilidade, tamanho de partícula uniforme e alto rendimento.

Amplamente utilizado em proteínas de gema de ovo, células sanguíneas, plasma, alimentos, indústrias químicas e outras.

Detalhes do produto

Características

• Mais tamanho de partícula médio, maior rendimento, menos desperdício e menos perda;
• Sem cotovelo, elimine o fenômeno de entupimento de tubos;
• O sistema possui menor resistência, podendo ser adotado ventilador de menor pressão com menor consumo de energia;
• O espaço é compacto.Ventilador de ar, exaustor e aquecedor podem ser colocados no topo da torre para reduzir a área ocupada.A altura do equipamento é reduzida em mais da metade do que o tipo vertical.

Princípios de trabalho

Depois que o ar é filtrado pelo filtro e aquecido pelo aquecedor, ele vai para o distribuidor de ar quente que está em

câmara de secagem.Através do distribuidor de ar quente, o ar quente entrará uniformemente na câmara de secagem.No

Ao mesmo tempo, a bomba de alimentação enviará o material líquido para a pistola de pulverização de pressão (bico).O material líquido

será pulverizado em gotas finas.Isso torna a área de contato de material líquido e ar quente muito

maior, a umidade é evaporada rapidamente.Em um tempo muito curto, o material líquido é seco em pó.Em pó

cai o fundo do secador para baixo.A maioria dos produtos é recebida pela transmissão de raspador e trado.

Menos pó fino irá com o gás residual para o coletor de pó do tipo saco que está no final da secagem

câmara.A poeira e o pó são coletados pelo transportador helicoidal.O gás residual é esgotado pelo ventilador.

As características desta máquina são:

1. A velocidade de secagem é muito rápida
A área de superfície do material é grandemente aumentada após o spray de pressão, e a umidade de 90~95% pode ser evaporada instantaneamente no ar de alta temperatura.Leva apenas dez segundos a dezenas de segundos para completar o tempo de secagem.
2. o espaço é menor
Comparado com o secador de pulverização vertical, o modelo adota o método de alimentação de entrada horizontal, a altura do equipamento é bastante reduzida e o dispositivo de remoção de poeira não é projetado pelo corpo dividido.A estrutura é compacta e o arranjo é razoável.Assim, a área é bastante reduzida, o investimento na construção da fábrica e o suporte de carga do equipamento também são reduzidos.
3. Produto de alta qualidade
A estrutura do equipamento é mais simples.O tempo de secagem do produto é curto e o pó grosso e fino do produto é recolhido.Pode atender a todos os tipos de índices de qualidade, como distribuição de tamanho, forma do produto, qualidade do produto, cor, aroma, sabor, atividade biológica e teor de umidade do produto.
4. Fácil operação e limpeza.
O modelo é mais simples na operação, maior na automação e menor na taxa de falhas.A limpeza interna do equipamento é prática e sem ângulo morto.Em comparação com o secador vertical, a máquina não apresenta perigos ocultos de trabalho aéreo desde a produção, instalação, limpeza até a manutenção.

Plantarconfiguraçãose descrição da estrutura

tipos de hcomedor
Devido às diferentes fontes de calor utilizadas pelos usuários, geralmente há energia elétrica, vapor, gás natural, gás de combustão, carvão, óleo e assim por diante.O controle de forma do forno de aquecimento é diferente.Pode ser selecionado de acordo com os requisitos dos produtos e as condições de vários locais.Para mais detalhes e instruções de operação deste tipo, consulte o manual.

Tipos de aquecedores convencionais:

1).Aquecedor elétrico
2).trocador de calor a vapor
3).Trocador de calor de transferência de calor
4) combustão direta ou indireta de gás natural (ou outros gases).
5).Combustão direta/indireta de carvão
6).Óleo de combustão direta/indireta
7).gás de combustão

Atualmente, esta máquina adota transferência de calor a vapor, aquecimento elétrico e aquecimento direto de gás natural.

2. Filtro de ar
De acordo com diferentes requisitos, a entrada de ar do sistema geralmente é equipada com um filtro de ar.Aqui estão as opções opcionais:
1).Filtro de ar áspero
2).Filtro de ar de efeito médio
3).Filtro de ar subeficiente
4).Filtro de alta eficiência
5).Filtro de alta temperatura e alta eficiência

3. Distribuidor de ar quente
O ar quente entra na câmara de secagem horizontalmente, o ar quente e as gotas fazem trocas de calor e massa.Por um lado, promove o contato de gás e líquido e potencializa o processo de secagem.Por outro lado, para evitar que a parede de material semi-úmido grude na parede.

4.tipos de fbomba de alimentação
A seguir estão os tipos de bomba de alimentação de secador de spray de pressão:
1).bomba de parafuso
2).Bomba de engrenagem
3).bomba homogênea
4).Bomba de diafragma (apoiando o dispositivo estabilizador)
5).Bomba de mangueira de alta pressão
6).transporte pneumático

pistola de pressão/bocal

Vantagens principais:
1) Estrutura simples e baixo custo
2) Fácil manutenção e montagem conveniente
3) Comparado com fluxo de ar e tipo centrífugo, o poder de atomização é relativamente menor.

As principais desvantagens da pistola de pressão/bocalsão:
1) Uma bomba de alta pressão precisa ser combinada.
2) Como o orifício de pulverização é pequeno, ele deve ser filtrado de forma eficaz para evitar bloqueios.
3) Folha de pulverização é facilmente desgastada, para materiais de desgaste maiores, a folha de pulverização deve ser feita de material resistente ao desgaste.
4) O material de alta viscosidade não é facilmente atomizado.

6. Câmara de secagem
A câmara de secagem é composta de casca, armação, corpo de barril interno e camada de isolamento.Há moldura entre o corpo do barril externo e o barril interno que é preenchido com algodão isolante térmico com 100mm.O projeto de um tamanho razoável da câmara de secagem pode atender à capacidade de secagem, reduzindo ao máximo a viscosidade da torre.A entrada e saída de ar quente da sala de secagem são respectivamente equipadas com uma temperatura de medição de resistência térmica, e o indicador de temperatura é instalado no gabinete de operação elétrica.Para observação da condição de pulverização, a sala de secagem é equipada com uma lâmpada de iluminação e uma janela de observação.Para facilitar a limpeza, a sala de secagem possui uma porta de limpeza.

7. Separador ar-sólidos
De acordo com os requisitos das características do produto e os requisitos ambientais de vários materiais, o secador é equipado com os seguintes separadores de ar-sólido.
1).separador de ciclone
2).separador difuso
3).Filtro de bolsa/casa de filtro/coletor de pó
4).Depurador úmido/ou coletor de pó úmido
5).Câmara de decantação
6).Precipitador eletrostático

Observação:

O purificador/coletor de pó úmido é dividido em purificador úmido Venturi e coletor de pó úmido por spray.O coletor de pó do tipo saco tem várias opções, como tipo de saco convencional, saco de pano laminado com película, saco de pano resistente a altas temperaturas, saco de pano antiestático e assim por diante.
Atualmente, o dispositivo de separação comum é um filtro de mangas.

8. Recuperador de calor residual
Do gás residual, o calor residual é reciclado e reutilizado.O gás residual (temperatura 80-120) será aquecido a 40-70 C através das duas trocas de calor indiretas do dispositivo, o que pode reduzir bastante o consumo de energia do secador e reduzir o custo de operação em cerca de 10-20%

9. O ventilador centrífugo e o regulador de ar
O ventilador centrífugo é selecionado de acordo com a capacidade da máquina.O volume de ar do ventilador pode ser ajustado de acordo com a pressão da torre e a temperatura de entrada e saída.O formulário de ajuste pode ser manual e automático, e o atuador elétrico pode ser concluído automaticamente aumentando o dispositivo elétrico.

10. Controle do gabinete elétrico
Aqui estão alguns tipos de controle de secador por spray.Você pode escolhê-lo de acordo com os requisitos do produto e controlar a precisão.
1).Controle convencional
2).Controle PLC (controle de tela sensível ao toque)
3).Controle DCS (controle de computador)

A operação de toda a máquina é controlada por um gabinete de controle eletrônico.

Os principais pontos de controle são
1).Ventilador
2).soprador de ar
3).Aquecedor elétrico ou queimador
4).Bomba de alimentação, etc.

Fluxograma para secador de spray horizontal série HSD

Os principais parâmetros reguladores são
1).Temperatura de entrada de ar
2).Temperatura de saída do ar
3).Pressão interior
O intertravamento pode ser definido de acordo com a configuração e os requisitos, como o intertravamento do queimador e do ventilador.

Nota: A quantidade de água evaporada está relacionada com as características do material, o teor de sólidos e a temperatura de entrada e saída de ar quente.
