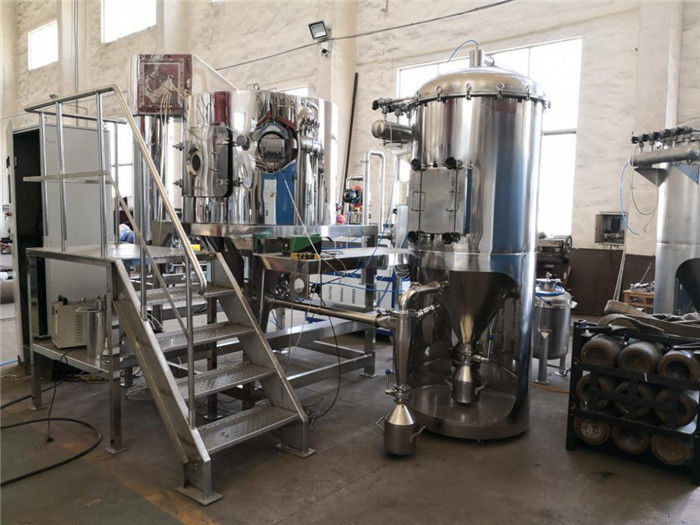

Scale piloto 10kg/H fechou a máquina seca do pulverizador do ciclo

A série de BYP fechou o secador de pulverizador do ciclo

Descrição geral

Esta planta trabalha em um ambiente fechado, que precise de ser secado em uma atmosfera do gás inerte, enchida geralmente com o nitrogênio. O sistema de secagem fechado do pulverizador da circulação é usado principalmente para os produtos que contêm o álcool e solventes inflamáveis e explosivos na pasta, ou os produtos que facilmente são oxidados e não podem ser expostos no ar. Enchendo o gás inerte tal como o nitrogênio, pode impedir o produto do contato com ar. O produto produzido por esta planta tem a boa consistência e a boa fluidez, e pode produzir materiais esféricos. Assim a planta é mais apropriada para a cerâmica da elevada precisão (tal como o carboneto de tungstênio, o nitreto de silicone, e a nano-cerâmica), cimentou o carboneto tal como o pó do carboneto de tungstênio, e intermediários farmacêuticos e etc….

Detalhes do produto

Parâmetros técnicos

Notas:

⒈O equipamento das especificações acima é apropriado para a investigação e desenvolvimento e a granulação do pulverizador para uma pequena quantidade de produtos, produção de grupo pequena ou produção em grande escala e etc.;

⒉A evaporação do álcool etílico é baseada na temperatura da entrada de ar quente de uma temperatura do ℃ 140 e da tomada do ℃ 70.

Secador de pulverizador centrífugo do fechado-ciclo modelo do piloto BYP-20

Secador de pulverizador centrífugo do fechado-ciclo comercial do modelo BYP-30 do tamanho

Aplicação

Para a máquina de secagem do pulverizador do centrifugador da selar-circulação, é apropriado para secar a solução, emulsão, suspendendo o líquido e líquido pastoso que contêm solventes orgânicos, gás temporário, o material que é oxidado facilmente e receoso venenosos e prejudiciais da luz e precisa de ser recuperação solvente. Herda não somente todas as vantagens do secador de pulverizador centrífugo, mas igualmente não há nenhum pó que voa fora ao secar a operação. Pode conseguir a taxa de coleta material de 100%. Através do sistema solvente da recuperação, o solvente recolhido com do processamento secundário, pode ser reciclada, que reduz extremamente os custos de gastos de fabricação. Favorecido pela maioria dos usuários, que é amplamente utilizada o farmacêutico, químico, no alimento e nas outras indústrias que secam a operação.

Definição da secagem de pulverizador do fechado-ciclo

O secador de pulverizador do ciclo fechado na câmara de secagem será selado nas gotas da névoa dispersou contínuo a líquido e o meio quente (N2 do nitrogênio) era método secado da gota de produtos do pó. Atomizado pelo atomizador giratório ou por um atomizador do bocal para conseguir, a secagem da gota pode ser ajustada pela temperatura ou o fluxo do meio de calor a ser controlado, a evaporação do solvente a ser recuperado através da unidade da condensação, após a “remoção” e” dewetting completo “dos meios eram filtros altamente eficientes e retornado ao permutador de calor, e reciclado finalmente no sistema de secagem.

O sucesso de exigências de lavagem e refrigerando da secagem de pulverizador do ciclo fechado da operação será parte de um controle de temperatura exato. Para o ponto de ebulição alto do álcool que refrigera geralmente a água ou a água salgada, solventes do ponto baixo de ebulição tais como o dichloromethane, hexano, acetona e semelhante, você deve usar a inversão térmica de sistema de refrigeração da compressão.

A secagem de pulverizador tornou-se a tecnologia a mais bem sucedida para o pó que seca no farmacêutico, no alimento, no produto químico, e nas indústrias metalúrgicas desde o desenvolvimento de secar a tecnologia para desnatado - leite em Europa no início do século XX. Especialmente nos últimos anos, a secagem de pulverizador é um formulário de secagem que forme diretamente a pasta líquida em materiais pulverulentos e é a mais amplamente utilizada em outras indústrias. A secagem de pulverizador é um processo de secagem em que o líquido da matéria prima é dispersado em gotas com um atomizador, e o ar quente (ou o outro gás) são contactados diretamente com as gotas para que a inversão térmica de transferência térmica e de transferência maciça obtenha um produto granulado pulverulento. O líquido da matéria prima pode ser uma solução, uma emulsão ou uma suspensão, ou um líquido derretido ou uma pasta. O produto secado pode ser feito no pó, no grânulo, na esfera oca ou no formulário da pelota como necessário. Da perspectiva da classificação de secadores de pulverizador: de acordo com o sentido do fluxo de ar, há um fluxo paralelo (cocurrent), um fluxo contrário e um fluxo misturado; de acordo com o formulário do atomizador, há centrífugo, uma pressão, e um fluxo de ar; De acordo com o processo de produção, há principalmente dois tipos de ciclos abertos e fechados (na subdivisão, há igualmente dois tipos de ciclo deavanço em marcha lenta e de ciclo semi-fechado).

Foto física do secador de pulverizador centrífugo do fechado-ciclo modelo do tamanho do laboratório BYP-12

1. Esboço do secador de pulverizador centrífugo do fechado-ciclo à prova de explosões

1,1 a composição do sistema mais seco centrífugo à prova de explosões de pulverizador do ciclo fechado

O fechado-ciclo que à prova de explosões de Xiandao o sistema de secador centrífugo do pulverizador (figura 1) consiste em um anfitrião centrífugo do secador de pulverizador, um calefator com um filtro de ar, um ventilador, um separador do água-gás, uma torre refrigerando, uma torre de pulverizador, um exaustor, ele consiste no separador de ciclone de duas fases, no separador de ciclone de duas fases, na bomba, no medidor de oxigênio, no encanamento e na válvula de controle.

1,2 princípios do trabalho da planta

O secador de pulverizador selado da circulação funciona em uma circunstância do selo. O gás de secagem é geralmente gás inerte, tal N2. É aplicável para o material de secagem com solvente orgânico, gás tóxico e o material fácil ser oxidado. adote o gás inerte como o gás da circulação, assim que para proteger o material a ser secado. O gás inerte circula após o processo da desumidificação. O N2 é aquecido e participa então na torre de secagem. O material líquido é transportado ao bocal centrífugo pela bomba de parafuso, e tem atomizado então na névoa líquida pelo atomizador, o processo de transferência do calor é terminado na torre de secagem. O produto seco é descarregado na parte inferior da torre, o solvente orgânico evaporado é sugado pelo vácuo gerado pelo fã. O pó ou o material contínuo serão separados no ciclone e torre polvilhar. O gás orgânico saturado está drenado para fora depois que se condensou no condensador. O gás não condensado recicla no sistema depois que se aqueceu continuamente. O processo de secagem centrífugo normal ordinário do pulverizador é realizado pelo processo de transtorte e de exaustão do ar. Esta é a diferença óbvia entre o tipo à prova de explosões selou o secador de pulverizador centrífugo da circulação e o secador de pulverizador centrífugo ordinário. O meio de secagem no sistema de secagem é N2, o interior está sob a pressão positiva. Para manter automaticamente o estábulo da pressão positiva, os controles de transmissor da pressão a quantidade da entrada de N2.

1,3 instruções de trabalho centrífugas à prova de explosões do sistema mais seco de pulverizador do ciclo fechado

Em primeiro lugar, o nitrogênio caloroso é enchido na torre de secagem. O material líquido secado é transportado ao bocal centrífugo pela bomba da infusão. O material líquido é atomizado em gotas finas pelo atomizador centrífugo de gerencio de alta velocidade. As gotas são aquecidas na torre de secagem. O nitrogênio conduz a suficiente inversão térmica, a parte líquida do material é evaporada imediatamente, o material pulverulento formado pela parte contínua afunda-se à parte inferior da torre, e o material pulverulento seco é descarregado finalmente da parte inferior da torre. Entre eles, o gás solvente orgânico evaporado é sujeitado a um separador de ciclone, à torre de pulverizador e aos outros dispositivos para remover a poeira unida ao gás sob a ação de um fã, e o gás solvente orgânico saturado após a remoção de poeira é condensado então em um líquido através de um condensador. Condensador. Entretanto, o gás inerte não-condensável como o meio de secagem é continuamente caloroso e reciclado então como um portador de secagem no sistema. A secagem de pulverizador centrífuga ordinária convencional consegue a finalidade da desumidificação através do suprimento e da exaustão contínuos de ar. Esta é igualmente uma diferença óbvia entre o equipamento de secagem centrífugo fechado à prova de explosões do pulverizador e o equipamento de secagem centrífugo ordinário do pulverizador.

Os trabalhos centrífugos à prova de explosões do sistema de secagem do pulverizador do ciclo fechado em um ambiente fechado. O meio de secagem é um gás inerte tal como o nitrogênio. A torre de secagem é operada sob a pressão positiva. Se as gotas de pressão internas, o transmissor de pressão podem automàtica controlo o nitrogênio que entra para assegurar o equilíbrio da pressão de sistema. Porque o nitrogênio é usado como o portador de circulação, tem um efeito protetor nos materiais secados. O portador de circulação tal como o nitrogênio joga o papel da transmissão umidade-levar, desidratar e circular, e o meio do portador pode ser reutilizado. Contudo, a secagem de pulverizador centrífuga ordinária convencional consegue a finalidade da desumidificação através do suprimento e da exaustão contínuos de ar, e o controle na torre é operação da pressão negativa. Este é igualmente o sistema de secagem centrífugo fechado à prova de explosões do pulverizador e o sistema de secagem centrífugo ordinário do pulverizador. Diferença óbvia. Consequentemente, o sistema de secagem centrífugo à prova de explosões do pulverizador do ciclo fechado é especialmente apropriado para secar materiais solventes orgânicos, materiais tóxicos, e materiais que são oxidação inclinada durante o processo de secagem.

1,4 instruções principais da configuração da planta

Características:

a tecnologia de sistema 1.4.1.The do equipamento é projetada para à prova de explosões no corpo principal e nas partes fundamentais do equipamento a respeito de assegurar a segurança da operação do equipamento.

1.4.2 no sistema tem o sistema de condensação e o sistema solvente da recuperação ao solvente do sistema líquido da recuperação do material .the pode fazer em segundo o processamento do solvente na solução de secagem e deixa o solvente reciclar, assim extremamente reduzindo os custos de gastos de fabricação.

1.4.3 para o sistema de aquecimento para a máquina, é muito flexível. nós podemos configurar-la baseada nas condições tais como o vapor, eletricidade do local de cliente, fornalha de gás e assim por diante, todo que nós podemos o projetar combinar nosso secador de pulverizador.

1.4.4 a bomba de alimentação, o atomizador, o fã da explosão e o fã da sução são com o inversor.

1.4.5 os parâmetros principais tais como a temperatura da entrada, a temperatura principal da torre e a temperatura da tomada são ajustados pelo medidor da temperatura. A máquina tem o ponto de teste principal da pressão da torre, ponto de teste da pressão da entrada do ar, ponto de testes da pressão da tomada de ar, o ponto de testes do oxigênio e assim por diante. Uma vez que a corrida de máquina, você pode considerar tudo claramente .and muito conveniente para que o usuário o opere. Os componentes elétricos principais são tipo internacional e que pode se assegurar de que os elétricos corram seguro e controle elétrico de safely.the são bloqueio sequencial adotado do bloqueio, temperatura super, alarme da falha e outras medidas assegurar a operação segura.

1.4.6 a temperatura da entrada é controlada, indicada e alarmada pelo termômetro digital inteligente para assegurar a temperatura constante da entrada.

1.4.7 o valor da temperatura da tomada é especificado através do inversor que ajusta a taxa de alimentação.

1.4.8 os pontos de controle principais como o fole:

1.4.8.1. Para ajustar a bomba de diafragma pelo inversor ou pelo manual para controlar o o caudal líquido;

1.4.8.2. A velocidade do atomizador é controlada pelo inversor (controle a linha velocidade e tamanho de partícula), com controle de pressão do óleo e sistema de alarme;

               1.4.8.3. A entrada de ar tem o dispositivo de exposição do sistema de controlo e da pressão da temperatura;

               1.4.8.4. O inversor do uso do fã da explosão para controlar é taxa e pressão de ar;

1.4.8.5. O fã da sução para usar o inversor para controlar a taxa de ar e a pressão de ar, e a pressão de sistema de controlo;

               1.4.8.6. O sistema tem a aplicação do nitrogênio e o dispositivo vazio;

1.4.8.7. O sistema tem o dispositivo para testar o nitrogênio a respeito de para assegurar lisamente e com segurança a corrida do equipamento;

              1.4.8.8. O filtro de saco de pano tem o sistema de sopro-para trás do pulso;

1.4.8.9. O ar da tomada tem o dispositivo de exposição do sistema de controlo e da pressão da temperatura;

              1.4.8.10. O condensador tem o sistema de controlo nivelado líquido;

              1.4.8.11. o separador do Ar-líquido tem o sistema de controlo nivelado líquido;

O conceito técnico novo formado pela inovação do sistema mais seco centrífugo de pulverizador do fechado-ciclo à prova de explosões

2,1 o sistema de laço fechado é aplicado ao secador de pulverizador centrífugo à prova de explosões, e é a primeira aplicação doméstica na indústria farmacêutica

O sistema mais seco centrífugo de pulverizador do fechado-ciclo à prova de explosões de Xiandao usa um secador de pulverizador do fechado-ciclo com gás inerte tal como o nitrogênio. O formulário da atomização do pulverizador é centrífugo, usando-se nitrogênio caloroso e filtrado na circulação de circuito fechado do sistema de secagem de pressão positiva, com materiais líquidos para considerar o calor e transferência maciça, para terminar a secagem dos materiais e a remoção dos solventes, e usa a tecnologia da separação da condensação para a recuperação solvente orgânica, e a tecnologia da separação do tratamento do pulverizador e do gás-líquido para recuperar o solvente o solvente do traço no gás é recuperada duas vezes para fazer o nitrogênio incorporar um ciclo novo. Consequentemente, o sistema tem a segurança à prova de explosões alta, taxa de recuperação material alta, e extremamente - o índice solvente residual do baixo produto, que é muito apropriado para a aplicação na produção de drogas maiorias. Contudo, o sistema de secagem centrífugo do pulverizador do fechado-ciclo à prova de explosões da empresa piloto foi usado com sucesso na produção da indústria farmacêutica. Escapou a limitação que a secagem de pulverizador original do fechado-ciclo pode somente ser in fine produtos químicos aplicados, e a atomização usa clássico e inovativo a tecnologia centrífuga do pulverizador da conversão de frequência, desta perspectiva, é um pioneiro na aplicação da tecnologia centrífuga da secagem de pulverizador e é uma iniciativa doméstica.

2.1.1 a tecnologia centrífuga da conversão do pulverizador e de frequência é aplicada no sistema de secagem do pulverizador do ciclo fechado para conseguir a finalidade da economia de energia, da preservação da qualidade e da praticabilidade.

Na secagem de pulverizador, há três tipos de atomização do material: pulverizador da pressão, pulverizador do fluxo de ar e pulverizador centrífugo. Para a pressão ou o pulverizador do fluxo de ar, o atomizador material é uma arma ou um bocal de pulverizador, com as 1 a 4 armas ou bocais de pulverizador. Entre eles, a pressão exigida para a atomização da pressão é 10MPa~12MPa, e a pressão será fornecida por uma bomba de alta pressão, que consuma muito poder; o tipo atomização do fluxo de ar do pulverizador é produzido por ar comprimido, e o consumo do ar comprimido é o minuto 4m3/min~8m3/, consome muito ar comprimido e gera a energia. Pode-se ver que estes dois formulários da atomização têm um grande lado do consumo de energia.

A atomização centrífuga do material do pulverizador é causada pela força centrífuga na plataforma giratória de alta velocidade que é jogada para fora da borda do disco. Quando o líquido é injetado na superfície de disco, o líquido está sujeitado a duas forças. Um é que a força centrífuga e a gravidade estão aceleradas para rachar a névoa. O segundo é que onde o líquido e o contato circunvizinho do ar a superfície ao mesmo tempo, lá são fricção para promover a formação de gotas. O anterior é atomização centrífuga, e o último é atomização da velocidade. De fato, os dois existem ao mesmo tempo, que é a atomização centrífuga. As características acima do dispositivo podem eficazmente assegurar a uniformidade das gotas e conseguir a uniformidade do pulverizador. Esta característica pode cumprir as exigências da boas uniformidade, fluidez e solubilidade do produto do API. Ao mesmo tempo, sua plataforma giratória da atomização confia somente na eletricidade como seu poder, e seu consumo de potência é relativamente baixo comparado com acima de dois formulários da atomização. Contudo, quando o atomizador centrífugo tradicional é ligado e parado, a pressão flutuará (isto é, a pressão aumenta de pequeno ao começar, e a pressão diminui de grande ao interromper). A instabilidade da pressão afetará a atomização dos materiais de fato, insuficiente pressão fará com que o material líquido atomizado esteja na forma de uma coluna de água, desse modo causando o desperdício de materiais ou de produtos incompetentes. O secador de pulverizador centrífugo do fechado-ciclo à prova de explosões da empresa do pioneiro enfrenta este problema e adota uma plataforma giratória centrífuga com regulamento variável da velocidade da frequência para superar eficazmente as flutuações acima mencionadas da pressão e para assegurar a qualidade do produto. Sua velocidade de rotação centrífuga está entre 10000rpm e 25000rpm. A conversão de frequência é ajustável, e a velocidade do atomizador pode igualmente ser ajustada de acordo com o tamanho de partícula exigido do material (malha 120 mesh-400).

2.1.2 a tecnologia do laço fechado resolve a aplicação do secador de pulverizador centrífugo na produção de solventes orgânicos, de gás tóxicos e de materiais facilmente oxidados

Porque os gás inertes tais como o nitrogênio têm as propriedades de à prova de explosões, o chama-retardador e a antioxidação, nitrogênio são usados como o portador de transferência maciça e de transferência, e o sistema de secagem centrífugo inteiro do pulverizador está em um laço fechado. Este conceito técnico pode resolver os problemas na produção de matérias primas farmacêuticas no passado. Diversos problemas encontraram frequentemente:

2.1.2.1 pode resolver o problema da secagem difícil dos materiais que contêm solventes orgânicos na produção de APIs. Geralmente, os solventes orgânicos são inflamáveis e explosivos. A aplicação desta tecnologia pode permitir materiais de circular em um sistema de secagem fechado e de evitar solventes orgânicos. O contato entre o gás e o oxigênio e o ar exteriores assegura a produção segura;

2.1.2.2 pode resolver o problema da secagem difícil de materiais facilmente oxidados na produção de matérias primas. Esta tecnologia usa a resistência de oxidação do nitrogênio. Melhore a qualidade da produção seca de materiais facilmente oxidados;

2.1.2.3 pode resolver o problema da poluição do gás tóxico na produção de algumas matérias primas, e alguns materiais ou solventes produzirão gás tóxicos quando gasificados. Esta tecnologia fará estes gás tóxicos gerados no sistema selado e recolhido no processo subsequente para reduzir a poluição ambiental, que é conducente à proteção ambiental.

2.1.3 aplicação do pulverizador e da tecnologia solvente da recuperação para conseguir efeitos melhorados do rendimento, da economia de energia e de proteção ambiental

Comparado com o sistema de secagem aberto tradicional do pulverizador, o ciclo que fechado à prova de explosões o sistema de secagem centrífugo do pulverizador aplica não somente a tecnologia do ciclo fechado, mas igualmente aplica organicamente a pulverização e a tecnologia solvente da recuperação nele. A resposta é a mais interessada por povos o conceito de melhorar o rendimento, economia de energia e a proteção ambiental é igualmente o aspecto prático de sua tecnologia aplicada à produção de indústria farmacêutica. Estas duas tecnologias são lavagem do pulverizador do portador de calor molhado após a separação do contínuo-gás, e para recolher mais os materiais finos unidos ao portador de calor molhado para melhorar o rendimento material. Ao mesmo tempo, igualmente joga um papel de lavagem para que o processo de recuperação solvente condensado seguinte melhore a pureza do solvente recuperado (o índice solvente eficaz é 99,9%), para facilitar a reutilização do solvente recuperado e salvar a energia. Além, estas duas tecnologias podem igualmente reciclar os solventes temporários, conseguindo o objetivo da proteção ambiental.

2,2 a aplicação da transmissão automática da diferença da pressão e da tecnologia em linha da detecção do oxigênio faz o sistema mais seguro e a qualidade de produto assegurou mais.

2.2.1 novo conceito da tecnologia de transmissão automática da diferença da pressão

O sistema de secagem aberto tradicional do pulverizador é uma operação da pressão negativa. Baseado no secador de pulverizador à prova de explosões original com um dispositivo do respiradouro da segurança, a empresa projetou o sistema de secagem centrífugo do pulverizador da fechado-circulação à prova de explosões como um ciclo do gás inerte de pressão positiva e usou-o além do que a tecnologia de transmissão automática da diferença da pressão, esta tecnologia é usada raramente neste sistema em China. O sistema de secagem centrífugo do pulverizador do fechado-ciclo à prova de explosões tem uma pressão de trabalho de 0.1MPa e tem as características da operação normal da pressão. Um é que o recipiente e o encanamento para ter um fator de segurança mais alto; o outro é que a pressão positiva pode melhor controlar o nitrogênio do sistema e outros gás inertes correm. A tecnologia de transmissão automática da diferença da pressão pode assegurar: quando a pressão do nitrogênio consumida pelo sistema para secar é mais baixa do que a pressão de trabalho de 0.1MPa, a válvula de carregamento de nitrogênio automaticamente abrirá e inflará; quando a pressão alcança a pressão de trabalho de 0.1MPa, a válvula de carregamento de nitrogênio fechar-se-á automaticamente. A produção é mais segura. Ao mesmo tempo, a torre de secagem própria é equipada com um dispositivo da ventilação da explosão tal como uma membrana à prova de explosões. Quando a pressão de sistema aumenta a 0.2MPa, a membrana à prova de explosões automaticamente abrirá e liberará a pressão assegurar a segurança do equipamento. A combinação destas duas tecnologias pode eficazmente eliminar os perigos escondidos da sobrepressão ou da explosão mesmo se há uma eletricidade estática gerada pela expansão da acumulação da fricção do pó ou da vaporização do gás durante a secagem da produção, que causa a pressão no sistema aumentar. Equipamento e segurança da produção.

2.2.2 novo conceito da tecnologia em linha da detecção do oxigênio

O sistema aplica a tecnologia em linha da detecção do oxigênio, que não está disponível em outros sistemas de secagem do pulverizador em China. Sua finalidade é dupla: um é impedir que o sistema de secagem do pulverizador funcione mal e cause os escapes, que podem mais assegurar a produção segura; o outro é impedir o escapamento dos escapes. O oxigênio afeta a pureza do nitrogênio para assegurar-se de que o produto não esteja oxidado para assegurar a qualidade do produto. O sistema de secagem centrífugo à prova de explosões do pulverizador do ciclo fechado é equipado com a detecção em linha do oxigênio. O dispositivo de detecção em linha do oxigênio pode ajustar o volume residual do oxigênio do sistema a 10ppm. Quando o volume do oxigênio do sistema excede o valor ajustado, soará e iluminará o alarme, e eliminou automaticamente o poder mostrar que há um escape no sistema, e você pode tomar medidas eficazes adotar a aplicação.

2,3 a aplicação da tecnologia inteligente do controlo automático promoveu o equipamento de secagem centrífugo tradicional do pulverizador

Há poucos produtos que podem executar o controle inteligente do PLC em muitos equipamento centrífugo doméstico do pulverizador, de modo que os produtos internos deste tipo estejam ainda no médio e de baixo nível. A tecnologia inteligente do controlo automático é os meios básicos para elevações de produto, e é igualmente uma nova tecnologia aplicada. Uma das implicações da ideia. Quando a empresa desenvolveu este produto, o sistema de secagem centrífugo do pulverizador do fechado-ciclo à prova de explosões adota o controle de operação de programação do PLC, que pode dinamicamente indicar os parâmetros de fluxo e de processo de todo o processo, e pode selecionar parâmetros de processo em um menu ou parâmetros do grupo de acordo com exigências do processo. Os parâmetros de processo podem igualmente ser armazenados e imprimido. Este produto pode conseguir a temperatura excessiva e alarmes de bloqueio do super-oxigênio ao ter testes em linha da temperatura e o controle automático do ajuste. Estas tecnologias do controle inteligente destacam apropriadamente os sinais do equipamento moderno e igualmente refletem o explainability e a rastreabilidade exigidos pelo cGMP. Consequentemente, esta é a característica especial deste tipo de equipamento usado na produção da indústria farmacêutica, que ajudará a melhorar a gestão da produção farmacêutica moderna.

2,4 a tecnologia inovativa do não-escapamento do selo mecânico resolve eficazmente o problema do escapamento de tais sistemas.

É um problema difícil para resolver o escapamento no sistema de secagem doméstico do pulverizador, e não há muitos fabricantes que podem ter um efeito neste problema. Para o sistema de secagem centrífugo do pulverizador do fechado-ciclo à prova de explosões, a chave é não conseguir nenhum escapamento. A fim conseguir a produção segura, é particularmente importante que o sistema de secagem não escapa. Por este motivo, a empresa adota a tecnologia de selagem mecânica da elevada precisão na conexão da flange e do encanamento. A flange de conexão adotou adota o processo de moedura e a raspagem tradicional e o processo de moedura para assegurar o ajuste da superfície de contato da flange. O grau é mais de 95%. Entre eles, o processo de solda da flange é criado para fazer a flange que soldam não deformado, e o paralelismo após ter soldado os alcances 100%. Através do conjunto da tecnologia de processamento da elevada precisão, assegura-se de eficazmente que o sistema de secagem inteiro seja escape-livre.

Breve análise da segurança à prova de explosões do sistema mais seco centrífugo à prova de explosões de pulverizador do ciclo fechado

Há frequentemente muitos solventes orgânicos na produção das indústrias farmacêuticas e químicas. Uma vez que algumas soluções orgânicas temporárias da alto-concentração são usadas para a secagem de pulverizador ou a secagem de pulverizador de alguns materiais facilmente oxidados, o processo de secagem terá riscos muito grandes, tais como a volatilização. Os gás sexuais ou as soluções orgânicas são muito fáceis de explodir no ar, causando dano ao equipamento próprio ou ferimento ao operador. A fim assegurar a segurança da operação e da produção do equipamento, o secador de pulverizador centrífugo do fechado-ciclo à prova de explosões desenvolvido pelo equipamento de secagem pioneiro Co., Ltd. é baseado em uma base completamente fechado, e equipado com as membranas da ventilação da explosão, respiradouros da explosão e a detecção no sistema do corpo, esta da pressão pode eficazmente limitar a ocorrência do fenômeno acima e proteger a segurança pessoal e o funcionamento seguro do equipamento.

(1) o projeto de processo do sistema do equipamento é completamente fechado cumprir as exigências básicas do tipo à prova de explosões, e sua segurança é garantida com o projeto completamente fechado. O material trabalha em um ambiente inteiramente hermético, e o sistema não tem nenhum escapamento sob uma pressão de 0,5 MPa, e o material não contacta diretamente o ar, assegurando a segurança do equipamento e dos pessoais.

(2) a explosão que exala discos é arranjada igualmente no corpo principal e nas partes fundamentais do equipamento, para assegurar a segurança da operação do equipamento no sistema e na estrutura. Deve-se notar que não há nenhuma explosão que exala o dispositivo para sistemas com gás tóxicos e prejudiciais temporários.

(3) muitos secadores de pulverizador em China não têm a função à prova de explosões, e a maioria deles são sistemas abertos, que fazem sua escala da aplicação muito estreita e o valor da utilização do equipamento não é alto. Por exemplo, a secagem dos catalizadores na indústria química (a maioria dos catalizadores contêm gás temporários tais como o álcool) exige dispositivos à prova de explosões e um projeto fechado em grande parte. Os solventes podem ser sujeitados ao tratamento secundário, quando o gás inerte for usado como um portador de secagem para se assegurar de que os materiais se realizem no tempo da operação não estejam oxidados, clássico e os métodos de controle práticos, parâmetros de processo possam ser livremente. Consequentemente, o secador de pulverizador centrífugo à prova de explosões do ciclo fechado pode ser equipado com os dispositivos de alarme completos e completos para assegurar a paz de espírito durante a operação do equipamento, que reduz não somente custos, mas igualmente assegura a segurança do sistema.

Características e aplicações do secador de pulverizador centrífugo do fechado-ciclo à prova de explosões

4,1 as características principais do secador de pulverizador centrífugo à prova de explosões do ciclo fechado

(1) a conexão de cada encanamento do sistema fechado adota uma estrutura de selagem original, que tenha a boa hermeticidade, que pode se assegurar de que o sistema não tenha nenhum escapamento sob uma pressão de 0.5MPa e tenha a eficiência térmica alta;

(2) usando o gás inerte do nitrogênio como o gás médio de secagem, é anti-vírus, antioxidação e antiexplosão. O gás pode ser reutilizado após ser molhado e desidrataa;

(3) o sistema é equipado com um sistema da condensação e um sistema da recuperação para o solvente do líquido material de secagem, de modo que o solvente no líquido material de secagem possa ser reciclado com o tratamento secundário, e do material pode ser secado em um estado fechado e um ambiente do nitrogênio em um estado quente (o solvente remove) e para recuperar o solvente através do condensador, a segurança da máquina inteira é alto. Ao mesmo tempo, o equipamento é um projeto completamente fechado, e a taxa de recuperação material é alta. O rendimento alto deste sistema do equipamento não é conseguido por outros tipos de secadores. Indicadores técnicos principais: taxa de recuperação material ≥95% do pó seco, solvente residual ≤2% do produto, assim extremamente reduzindo custos de gastos de fabricação;

(4) a velocidade de secagem é muito rápida. Depois que o líquido material é pulverizado, os aumentos da área de superfície. No fluxo de ar de alta temperatura, 95%-98% da água podem ser evaporadas imediatamente, e o tempo de secagem toma geralmente somente sobre 5-40sec;

a secagem de pulverizador (de 5) é usada geralmente para processar soluções com um índice de umidade de 40%-60%. Pode ser secada em produtos do pó ao mesmo tempo. A maioria de produtos não precisam de ser esmagados e selecionado após a secagem, desse modo a diminuição do processo de produção e a simplificação do processo de produção. Ao mesmo tempo, o produto tem o bons dispersibility, fluidez e solubilidade. Porque o processo de secagem é terminado no ar, o produto mantém instintivamente uma forma esférica similar à fase da gota, e tem a boa fluidez.

(6) o equipamento tem um dispositivo do teste de pressão do sistema on-line, um dispositivo em linha da detecção e de controle da concentração de oxigênio, e um dispositivo de limpeza no local;

(7) o sistema de controlo do equipamento adota a relação homem-máquina, a saber o controle do PLC + do tela táctil, e o fluxograma do processo é indicado dinamicamente. O tamanho de partícula, a densidade de maioria, e a umidade do produto estão dentro de alguma escala e podem ser ajustados mudando as condições operacionais, que é mais conveniente de controlar.

(8) usando o gás inerte como o meio de secagem, o meio pode ser reciclado, assim que a eficiência térmica é alta, e o calor no gás de exaustão pode ser recuperado em uma grande quantidade através do permutador de calor;

(9) pode executar operações de secagem de baixa temperatura abaixo do ℃ 100, apropriado para os materiais que são particularmente sensíveis à temperatura;

(10) é fácil realizar a operação asséptica e livre de poeira, e alcançou a baixa poluição e a produção não poluída.

(11) o dispositivo de desodorização pode ser omitido.

4,2 aplicação do secador de pulverizador centrífugo à prova de explosões do ciclo fechado

O secador de pulverizador centrífugo do fechado-ciclo à prova de explosões desenvolvido pela tecnologia de secagem Co. de Jiangsu Xiandao, Ltd. pode ser aplicado à secagem de pulverizador exigida pelos seguintes aspectos:

(1) a umidade no material é dividida no solvente orgânico e precisa de ser recuperada;

(2) lá são algum perigo da queimadura ou a explosão quando o solvente conteve no sólido entra o contato com ar;

(3) durante o processo de secagem, o sólido é oxidado facilmente quando entra o contato com oxigênio;

(4) impeça a incorporação das bactérias durante a secagem;

(5) após a secagem, há cheiros peculiares ou a descarga de componentes tóxicos poluirá o ambiente;

Sumário do desempenho superior do secador de pulverizador centrífugo à prova de explosões do ciclo fechado

Esta planta é não somente segura e segura para a recuperação solvente, mas igualmente elimina o perigo da explosão e da combustão. Ao mesmo tempo, o equipamento é equipado com um sistema de detecção automático do sistema de carregamento do nitrogênio e da pressão de sistema para manter o equilíbrio do sistema e para evitar o perigo da explosão do gás. Da prática e da teoria operacionais da produção, nós podemos obter:

(1) o secador de pulverizador centrífugo do fechado-ciclo à prova de explosões integra os novos conceitos de à prova de explosões, da segurança, da proteção ambiental e da economia de energia com base no ciclo fechado, que traz a vitalidade nova ao secador de pulverizador centrífugo tradicional e expande sua escala da aplicação;

(2) o secador de pulverizador centrífugo do fechado-ciclo à prova de explosões usa o conceito de sistema para inovar a tecnologia do selo mecânico e do não-escapamento, que resolve eficazmente o problema do escapamento deste tipo de sistema, e dá ao equipamento de secagem do pulverizador o conceito do rendimento alto e do tipo fechado. Igualmente cumpre as exigências do controle de poeira e da fábrica farmacêutica PBF;

(3) a aplicação da transmissão automática da diferença da pressão e da tecnologia em linha da detecção do oxigênio faz o sistema mais seguro e a qualidade de produto assegurou mais;

(4) a aplicação da tecnologia inteligente do controlo automático promoveu o equipamento de secagem centrífugo tradicional do pulverizador;

(5) o equipamento do secador de pulverizador centrífugo à prova de explosões do ciclo fechado é simples operar-se, de operação do PLC controle, e a exposição dinâmica do fluxograma do processo, que é mais apropriada para exigências modernas da alto-tecnologia

Fluxograma do processo:

6,1 diagrama de fluxo da animação

Exposição física das imagens da planta:

Espaço de aplicações do produto

1. cerâmica do Não-óxido (AlN, Si3N4 etc.), pós de metal duros, bateria de capacidade elevada meterial, etc.

2. Material do tempero, produtos da saúde.

3. Produto medicinal, vitamina, medicinas orgânicas.

4. Resina sintética, cera de parafina.

No campo de aplicações do carboneto, todos os secadores de pulverizador do ciclo fechado para a produção de carbonetos (pós de metal duros) pre-são erigidos e a pressão é testada antes da expedição.
