Equipamento horizontal uniforme do secador de pulverizador do tamanho de partícula HSD

Descrição de produto

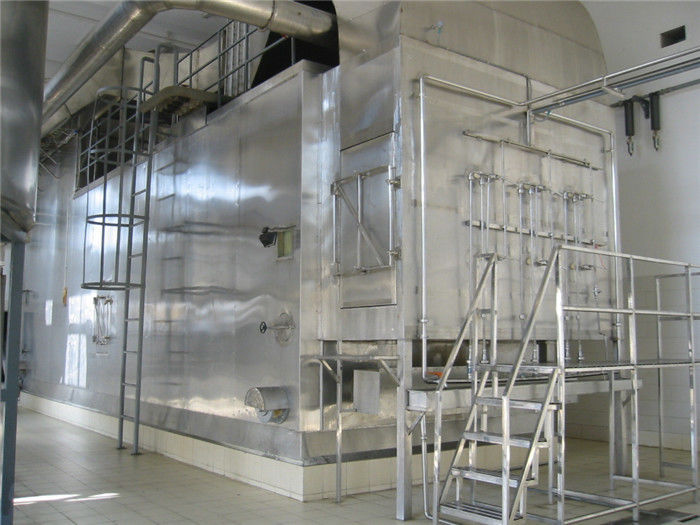

Secador de pulverizador horizontal da série de HSD

Breve introdução

O secador de pulverizador horizontal da série de HSD é diferente do secador de pulverizador vertical convencional. O corpo retangular da torre encontra-se na terra, a arma do lado do corpo da torre que alimenta, descarregando-se do outro lado. O material pode ser pulverizado pela bomba de alta pressão e então inteiramente ser contactado com o ar quente que está no mesmo lado. Secado em um curto mesmo do tempo. O produto acabado cai na placa inferior da torre devido à gravidade, e o material na placa é atravessado o raspador entrar no porto de recepção.
Após a secagem, o produto acabado tem a boa fluidez, a carga residual, manual pequena, a boa estabilidade, o tamanho de partícula uniforme e o rendimento alto.

Amplamente utilizado na proteína da gema, nos glóbulos, no plasma, no alimento, no produto químico e nas outras indústrias.

Detalhes do produto

Características

• Tamanho de partícula mais médio, rendimento mais alto, menos desperdício e menos perda;
• Nenhum cotovelo, elimina o fenômeno da obstrução da tubulação;
• O sistema tem a resistência menor, fã de uma mais baixa pressão poderia ser adotado com consumo de mais baixa energia;
• O espaço é compacto. O ventilador de ar, o exaustor e o calefator podem ser colocados na parte superior da torre para reduzir a área ocupada. A altura do equipamento é reduzida por mais do que a metade do que o tipo vertical.

Princípios de funcionamento

Depois que o ar é filtrado pelo filtro e aquecido pelo calefator, entra no distribuidor do ar quente que está dentro

secando a câmara. Através do distribuidor do ar quente, o ar quente incorporará a câmara de secagem uniformemente. No

a mesma hora, bomba de alimentação enviará o material líquido para exercer pressão sobre a arma de pulverização (bocal). O material líquido

será pulverizado em gotas finas. Faz a área de contato do material líquido e do ar quente muito

mais grande, a umidade é evaporada rapidamente. Em um curto período de tempo mesmo, o material líquido é secado no pó. Pó

cai a parte inferior mais seca para baixo. A maioria dos produtos são recebidos pela transmissão do raspador e do eixo helicoidal.

Menos pó da gala entrará com gás da cauda no saco-tipo coletor de poeira que está na extremidade da secagem

câmara. A poeira e o pó são recolhidos pelo transporte de parafuso. O gás da cauda é esgotado pelo fã.

As características desta máquina são:

1. A velocidade da secagem é muito rápida
A área de superfície do material é aumentada extremamente após o pulverizador da pressão, e a umidade de 90~95% pode ser evaporada instantaneamente no ar de alta temperatura. Toma somente dez segundos às dúzias dos segundos para terminar o tempo de secagem.
2. o espaço é menor
Comparado com o secador de pulverizador vertical, o modelo adota o método horizontal da alimentação da entrada, a altura do equipamento é reduzida extremamente e o dispositivo da remoção de poeira não é projetado pelo corpo rachado. A estrutura é compacta e o arranjo é razoável. Assim, a área é reduzida extremamente, o investimento da construção da fábrica e o carregamento da carga do equipamento é reduzido igualmente em conformidade.
3. Produto de alta qualidade
A estrutura do equipamento é mais simples. A época de secagem do produto é curto e o pó grosseiro e fino do produto é recolhido. Pode encontrar todos os tipos de índices da qualidade, tais como a distribuição de tamanho, a forma do produto, a qualidade do produto, a cor, o aroma, o gosto, a atividade biológica e o índice molhado do produto.
4. Operação e limpeza fáceis.
O modelo é mais simples na operação, mais alta na automatização e abaixa na taxa de falhas. A limpeza interna do equipamento é ângulo conveniente e nenhum inoperante. Comparado com o secador vertical, a máquina não tem nenhum perigo escondido do trabalho aéreo da produção, a instalação, limpeza até a manutenção.

Configurações da planta e descrição da estrutura

Tipos de calefator
Devido aos fontes de calor diferentes usados pelos usuários, geralmente há uma energia elétrica, vapor, gás de conduto do gás natural, carvão, óleo e assim por diante. O controle de formulário da fornalha de aquecimento é diferente. Pode ser selecionado de acordo com as exigências dos produtos e as condições de vários lugares. Para mais detalhes e as instruções da operação deste tipo, referidas por favor o manual.

Tipos de calefatores convencionais:

1). Calefator elétrico
2). Permutador de calor do vapor
3). Permutador de calor da transferência térmica
4) combustão direta ou indireta do gás natural (ou dos outros gás).
5). Combustão direta/indireta do carvão
6). Óleo direto/indireto da combustão
7). Gás de conduto

Atualmente, esta máquina adota a transferência térmica de vapor, o aquecimento elétrico e o aquecimento direto do gás natural.

2. Filtro de ar
De acordo com exigências diferentes, a entrada de ar do sistema é equipada geralmente com um filtro de ar. Estão aqui as escolhas opcionais:
1). Filtro de ar áspero
2). Filtro de ar do efeito médio
3). filtro de ar Secundário-eficiente
4). Filtro da eficiência elevada
5). Filtro da alta temperatura e da eficiência elevada

3. Distribuidor do ar quente
O ar quente incorpora a câmara de secagem horizontalmente, o ar e as gotas fazem trocas do aquecimento e maciços quentes. De um lado, promova o contato do gás e do líquido e reforce o processo de secagem. Por outro lado, para impedir que a parede do material semi molhado cole à parede.

4. tipos de bomba de alimentação
Depois de são os tipos da bomba de alimentação de secador de pulverizador da pressão:
1). Bomba de parafuso
2). Bomba de engrenagem
3). Bomba homogênea
4). Bomba de diafragma (dispositivo de estabilização de apoio)
5). Bomba de alta pressão da mangueira
6). Transtorte pneumático

Arma de pulverizador da pressão/bocal

Vantagens principais:
1) Estrutura simples e baixo custo
2) Manutenção fácil e conjunto conveniente
3) Comparado com o fluxo de ar e o tipo centrífugo, o poder da atomização é relativamente mais baixo.

As desvantagens principais da arma de pulverizador da pressão/bocal são:
1) Uma bomba de alta pressão precisa de ser combinada.
2) Porque o furo de pulverização é pequeno, deve ser filtrado eficazmente para impedir do bloqueio.
3) A folha do pulverizador é vestida facilmente, para materiais maiores do desgaste, pulverizou a folha deve ser feita do material desgaste-resistente.
4) O material alto da viscosidade não é atomizado facilmente.

6. Secando a câmara
A câmara de secagem é composta do escudo, do quadro, do corpo interno do tambor e da camada da isolação. Há um quadro entre o corpo externo do tambor e o tambor interno que é enchido com o algodão da isolação térmica com 100mm. O projeto de um tamanho de secagem razoável da câmara pode encontrar a capacidade de secagem ao reduzir a viscosidade da torre tanto quanto possível. A entrada de ar quente e a tomada da sala de secagem são equipadas respectivamente com uma temperatura de medição da resistência térmica, e o indicador da temperatura é instalado no armário elétrico da operação. Para a observação da condição do pulverizador, a sala de secagem é equipada com uma lâmpada de iluminação e uma janela de observação. A fim ser conveniente para limpar, a sala de secagem tem uma porta de limpeza.

7. separador dos Ar-sólidos
De acordo com as exigências de características de produto e as exigências ambientais de vários materiais, o secador é equipado com os seguintes separadores resistentes ao ar.
1). Separador de ciclone
2). Separador difundido
3). Filtro de saco/casa do filtro/coletor de poeira
4). Coletor de poeira molhado molhado de scrubber/or
5). Câmara de estabelecimento
6). Precipitador eletrostático

Nota:

O coletor de poeira molhado do purificador é dividido no purificador molhado de Venturi e pulveriza o coletor de poeira molhado. O saco-tipo coletor de poeira tem diversas escolhas, tais como o tipo convencional do saco, saco filme-laminado de pano, saco resistente de alta temperatura de pano, anti saco estático de pano e assim por diante.
Presentemente, o dispositivo comum da separação é um filtro de saco.

8. Desperdice o Recuperator do calor
Do gás da cauda, o calor de desperdício é reciclado e reutilizado. O gás da cauda (temperatura 80-120) será aquecido a 40-70 C com a inversão térmica dois indireta do dispositivo, que pode extremamente reduzir o consumo de energia do secador e reduzir o custo de operação por aproximadamente 10-20%

9. O regulador centrífugo do fã e do ar
O fã centrífugo é selecionado de acordo com a capacidade da máquina. O volume de ar do fã pode ser ajustado de acordo com a pressão da torre e da temperatura da entrada & da tomada. O formulário do ajuste pode ser manual e automático, e o atuador elétrico pode automaticamente ser terminado aumentando o dispositivo elétrico.

10. Controle elétrico do armário
Estão aqui alguns tipos do controle de secador de pulverizador. Você poderia escolhê-lo conforme a exigência do produto e a precisão de controle.
1). Controle convencional
2). Controle do PLC (controle do tela táctil)
3). Controle da DCS (controle de computador)

O funcionamento da máquina inteira é controlado por um armário de controle eletrônico.

Os pontos de controle principais são
1). Ventilador
2). Ventilador de ar
3). Calefator elétrico ou queimador
4). Bomba de alimentação, etc.

Fluxograma para o secador de pulverizador horizontal da série de HSD

Os parâmetros de regulamento principais são
1). Temperatura da entrada de ar
2). Temperatura da tomada de ar
3). Pressão interna
Bloquear pode ser ajustado de acordo com a configuração e as exigências, tais como o bloqueio do queimador e do fã.

Nota: A quantidade de evaporação da água é relacionada às características do material, do índice contínuo e da temperatura da entrada e da tomada de ar quente.
