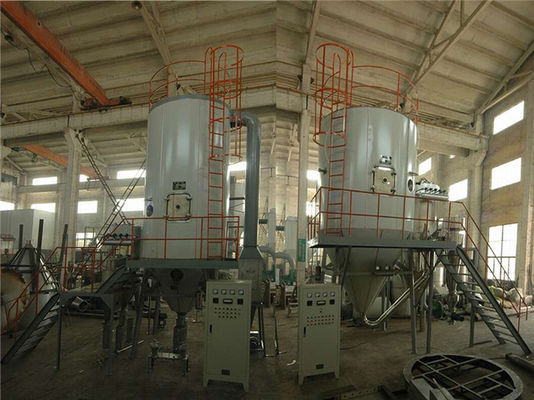

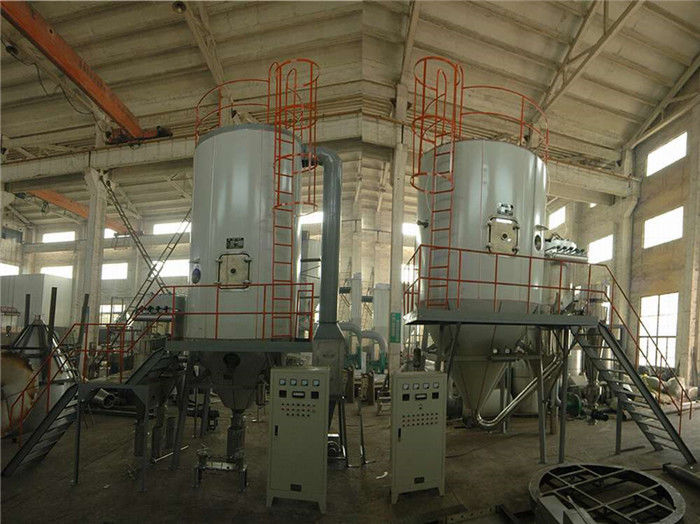

Máquina mais seca do pulverizador da pressão de SUS316 20000kg/H YPG

Secador de pulverizador da pressão da série de YPG

Descrição geral

A granulagem do pressão-pulverizador da série de YPG e as máquinas de secagem podem pulverizador-granular a mistura do tamanho com índice alto do sólido sob a pressão e secá-la no produto globular da grão. O pó secado que tem uma boa fluidez rapidamente encher-se-á inteiramente no molde em uma maneira homogênea, mantendo um índice constante da água residual e da frouxidão. O pó pode ser aplicado para produtos moldando sob a pressão estática aumentar uma vida do serviço do molde 4-8 vezes em comparação com aquela usada para o pó mecanicamente granulado. Os produtos moldados têm uma bons uniformidade e alto nível do revestimento, assim que são amplamente utilizados nos comércios de tijolos da porcelana, de bolachas cerâmicas dos utensílios de mesa, de materiais cerâmicos, de materiais magnéticos da ferrite, etc.

◆Este equipamento conecta duas funções, secando e granulando, junto. O grânulo necessário da bola com determinados tamanho e relação pode ser produzido de acordo com exigências do processo ajustar a pressão, o fluxo, e o tamanho do furo de atomização.

◆O corpo, as tubulações e o separador da torre do grupo onde contactaria os produtos são feitos de AISISUS304 ou AISISUS304L ou AISISUS316L ou AISISUS316. Há uma camada segura da calor-preservação entre casos internos e exteriores do corpo da torre de secagem. O material enchido é muito bem algodão de vidro. O corpo da torre é equipado igualmente com a porta de observação, o vidro de vista, a lâmpada-casa, os medidores do controle e os instrumentos que é controlada e indicada através do painel de controle elétrico.

Detalhes do produto

Parâmetros técnicos

Parâmetros técnicos

Notas: A quantidade de evaporação da água é relacionada às características do material, do índice contínuo e da temperatura da entrada e da tomada de ar quente.

A configuração para um grupo de sistema mais seco de pulverizador da pressão

1. Sistema de entrada do ar: consiste no filtro de ar (tal como pre & cargo-filtro & filtro secundário da eficiência elevada e filtro da eficiência elevada), no fã do esboço do calefator de ar (tal como o calefator, o radiador do vapor, a fornalha de gás elétricos e assim por diante) e no canal relativo da entrada de ar.

2. Sistema de entrega líquido: consiste na bomba de diafragma ou a bomba de parafuso, tanque de agitação material e tubulação relacionada.

3. Sistema de atomização: bomba de pressão com inversor.

4. Torre principal: consiste nas seções cônicas, seções retas, martelo de ar, dispositivo de iluminação, câmara de visita e assim por diante.

5. Sistema de coleta material: consiste no filtro de saco do separador e do pano de ciclone ou no raspador da água. Estas peças devem ser equipadas baseadas em necessidades do cliente.

6. Sistema da tomada de ar: consiste no fã da sução, no filtro do canal da tomada de ar e do cargo ou no filtro da eficiência elevada. (Para o filtro escolheu, ele é baseado no pedido do cliente.)

Breve introdução ao fluxo de trabalho

O líquido da matéria prima é bombeado na bomba de diafragma direta. O líquido da matéria prima seja atomizado em gotas minúsculas. Então recolhe com ar quente e cair. As maiorias do material do pó serão recolhidas da tomada da parte inferior da torre principal. Para o pó fino, nós ainda recolhê-los-emos continuamente pelo filtro de saco do separador e do pano de ciclone ou pelo purificador (molhado) da água. Mas deve depender da propriedade material.

O tipo secador da pressão da granulação do pulverizador é composto principalmente de um sistema de alimentação, de um sistema de secagem, de um sistema da remoção de poeira, de um sistema de aquecimento e de um sistema elétrico, e cada sistema inclui alguns equipamentos relacionados.

O sistema de alimentação consiste em um tambor de mistura, em um filtro, em uma bomba de diafragma e em uma arma de pulverizador. A pasta secundária bola-moída é transferida do moinho de bola ao tanque de mistura, e bombeada e transportada pela bomba de diafragma através do filtro, e entra então na torre de secagem através da arma de pulverizador.

A pasta entra na torre de secagem do bocal da arma de pulverizador para começar o processo de secagem da granulação do pulverizador. O processo específico é dividido em três fases:

Atomização da pasta

A pasta é pressionada na torre de secagem do bocal em alguma pressão pela bomba de diafragma no sistema de alimentação. A energia da pressão é convertida na energia cinética. A pasta é pulverizada do bocal da parte inferior à parte superior para formar um filme líquido de alta velocidade, que rache imediatamente em gotas. O tamanho das gotas produzidas pela atomização é inversamente proporcional à pressão, e a capacidade de produção do bocal é proporcional ao quadrado da pressão.

Descarga do pó granulado

O ventilador que transporta o ar quente à torre de secagem, à torre de secagem e ao exaustor constitui o sistema de secagem.

O sistema da remoção de poeira é composto do separador de ciclone de grande eficacia, filtro de saco, fã centrífugo e etc…. O exaustor envia as partículas mais finas e o ar seco no separador de ciclone de grande eficacia. Após a separação eficaz, as partículas mais finas entram no potenciômetro de recepção na parte inferior do separador para a recuperação. O gás de desperdício que contém uma pequena quantidade mesma de partículas finas restantes é sugado no filtro de saco pelo fã centrífugo para a coleção de poeira outra vez, que realiza o tratamento inofensivo do gás de desperdício, e o gás de desperdício final é descarregado da chaminé.

Além, um sistema de aquecimento composto de calefatores elétricos e do calefator de ar gás-abastecido (fornalha) fornece o ar quente para a torre de secagem. O sistema elétrico composto do armário de controle elétrico e dos sensores no local instalados na entrada e na tomada de ar para monitorar a temperatura, pode monitorar e controlar as relações principais do secador inteiro da granulação do pulverizador para assegurar a operação normal da planta inteira.

As gotas são secadas em uma forma esférica.

Secando entre as gotas e o ar quente é realizado em um fluxo misturado, e o ar quente entra na torre através do distribuidor do ar quente na tampa superior. O distribuidor do ar quente gera um fluxo de ar descendente da aerodinâmica, e as gotas são pulverizadas no fluxo de ar quente da parte inferior para cobrir. As gotas formam uma forma esférica devido ao efeito da tensão de superfície. Ao mesmo tempo, porque as gotas têm uma grande área de superfície, a água evapora e seca rapidamente, e encolhe finalmente para formar um pó granulado esférico seco (da partícula). O pó granulado esférico formou gradualmente acordos na torre de secagem e é separado do ar quente. A cavidade do funil na parte inferior da torre recolhe os materiais granulados e descarrega-os do porto da descarga. As partículas mais finas e o ar seco são tirados pelo exaustor conectado à parte superior do cone do funil para incorporar o sistema da remoção de poeira.

A importância dos testes na seleção do equipamento e no projeto técnico

◆Porque os produtos diferentes têm tecnologias e regras de secagem diferentes da partícula, não há nenhum tipo de secadores de pulverizador que cumprem todas as exigências. Agora pulverizar é considerada ainda como um tipo da tecnologia. O teste é a base corretamente de escolher os tipos. A máquina produzida pela empresa de “YIBU” é usada especialmente realizando os testes tecnologicos dos materiais. Este tipo da atitude pragmática contribui ao sucesso de muitos projetos da volta-chave, como: pó detergente, resina polimerizada, carbono branco, Mn3O4, leite de feijão de soja, lipase, medicina tradicional chinesa de pepino de mar e etc.

Bocais importados da pressão de tipos de renome internacional

grupo ajustável da arma de pulverizador da Multi-arma

Entrada de ar de vários estágios

O equipamento em grande escala melhora a mistura, a secagem e a aglomeração dos controles

Cada Venturi é equipado com uma arma de pulverizador de vários estágios e um tubo fino independente da recuperação do pó

                                                                                                                                      De baixa temperatura. aglomeração

                                                                                   De baixa temperatura. aglomeração

Características do secador da granulação do pulverizador da pressão da série de YPG

1. Relação, economia de energia e eficiência elevada altas do rendimento;

2. Nenhum depósito do pó na parede;

3. Rapidamente secagem, especialmente aplicável para o material calor-sensível:

A área de superfície do líquido material é aumentada extremamente após a atomização. No fluxo de ar quente, 95-98% da água podem ser evaporadas num instante, e o tempo de secagem é somente dez segundos aos dez dos segundos;

4. O produto obtido é partículas esféricas com tamanho de partícula uniforme, boa fluidez, boa solubilidade, pureza alta do produto e boa qualidade.

5. Vasta gama de aplicação: De acordo com as características do material, pode ser secada com ar quente ou ser granulada com ar frio, que tem a adaptação forte ao material.

6. Operação simples e estável, controle conveniente, fácil realizar a operação automática.

7. Para o sistema de aquecimento da planta, é muito flexível. Nós podemos configurar-lo baseado nas condições específicas tais como o vapor, eletricidade dos clientes, fornalha de gás e assim por diante, de que nós podemos toda projetar combinar nosso secador de pulverizador;

8. Sistema de controlo de automatização industrial avançada

O sistema de controlo tem mais escolhas, tais como a tecla, HMI+PLC e assim por diante.

O sistema de controlo automático é composto do controlador do PLC, aplicando o controlador programável da lógica da empresa de SIEMENS de S7-315 2DP, e baseado no software de programação de ETAPA 5,5, o começo e a parada e bloqueio do controle da planta, de laço do PID e do alarme de parâmetros de processo e etc. Pode ser realizado. O sistema de controlo aceita primeiramente os comandos do operador e então dos juizes se as condições da lógica do programa do processo estarão satisfeitas de acordo com a informação recolhida do campo. Se as circunstâncias se estabelecem, os sinais de saídas do programa de controle em uma ordem específica ativar ou fechar todos os tipos do equipamento no processo do controle.

A relação da humano-máquina de HMI é configurada pelo software SIMATIC WinCC da configuração de SIEMENS, que realiza a operação do sistema de controlo do secador, da monitoração do estado da operação, da análise de dados, da gravação e da impressão do sistema de controlo do equipamento de secagem. Terminou a combinação orgânica de equipamento e de pessoais de campo. Com o HMI, o operador pode entrar os comandos, e entrar parâmetros ou fórmulas diferentes de processo para terminar a produção de produtos diferentes. Ao mesmo tempo, nós podemos obter a informação sobre o estado do sistema. Nós podemos igualmente inquirir sobre a informação atual da produção do sistema, ou o traço (inquira) os dados importantes do registro do processo de produção histórico. Se há uma situação anormal, o sistema mandará o sinal de alarme.

Diagrama centrífugo da relação do painel de controle do secador de pulverizador ICP da precisão PSD-90

Os dados do campo são recolhidos através de PLC S7-315, e os dados recolhidos são indicados e gravados no computador que toma o WinCC como o software da configuração usando o módulo CP343-1 com o protocolo do TCP/IP.

Os dados recolheram no PLC são enviados igualmente a um computador remoto através do router industrial (CUBO).

Programação do software do PLC e de software informático do anfitrião para aplicar a estrutura do programa S88 e o projeto modularized.

De acordo com objetos diferentes do controle, os moldes do motor (dois tipos que incluem o controle do inversor e o controle direto do começo) são escritos, incluindo os módulos da válvula, moldes entrados análogos, moldes da saída análoga, moldes do laço de controle do PID e etc….

Em virtude de controle de processos, o bloco do GRÁFICO de SIEMENS é aplicado programando, fazendo o esclarecedor do processo.

O processo de secagem é refinado a um número de processos pequenos (tais como a operação fria, a operação quente, a operação de água, a operação material, a secagem, etc.) .operation, a secagem, etc.).

A finalidade do sistema de controlo automático é assegurar o funcionamento normal dos equipamentos e conseguir a estabilidade da qualidade de produto controlando e monitorando os parâmetros de processo importantes do secador de pulverizador.

Grande controle do em-campo da torre de pulverizador:

Grande armário de controle do campo de torre de pulverizador:

Painel de sistema de controlo & de toque de lógica do programa de SIMATIC

Espaço de aplicações:

◆Indústria alimentar: O pó de leite gordo, proteína, pó de leite do cacau, substitui o pó de leite, a clara de ovos (gema), o alimento e a planta, aveia, suco da galinha, café, chá solúvel imediato, carne de tempero, proteína, feijão de soja, proteína do amendoim, hydrolysate e assim por diante. Açúcar, xarope de milho, amido de milho, glicose. pectina, açúcar de malte, potássio ácido sorbic e etc.

◆Medicina: Extrato tradicional, pomada, fermento, vitamina, antibiótico, amílase, lipase e etc. da medicina chinesa.

◆Plástico e resina: Emulsão do AB, do ABS, resina ácida úrico, resina fenólico do aldeído, resina do ureia-formaldeído, resina do formaldeído, polietileno, chloroprene poli e etc.

◆Detergente: pó de lavagem comum, pó de lavagem avançado, pó de sabão, cinza de soda, emulsivo, agente de iluminação, ácido orthophosphoric e etc.

◆Indústria química: Fluoreto de sódio (potássio), corante e pigmento alcalinos, intermediário do corante, Mn3O4, adubo composto, ácido silicic formic, catalizador, agente ácido sulfúrico, ácido aminado, carbono branco e assim por diante.

◆Cerâmico: óxido de alumínio, material do azulejo, óxido de magnésio, talco e assim por diante.

◆Outro: Hidróxido de alumínio, cloreto de cálcio, agente ácido esteárico e o pulverizador refrigerando. É amplamente utilizado em corantes alimentares, em intermediários e em outras indústrias.

Imagens físicas de secadores de pulverizador da pressão em canteiros de obras no país e no estrangeiro

Secador de pulverizador YPG-2000 a jusante (projeto do PAC do cloreto de Shaanxi Polyaluminum)

desenho 3D para a planta de secagem do pulverizador

Torre mais seca do pulverizador da pressão sob a construção

Grande torre de pulverizador da pressão no canteiro de obras estrangeiro

Fluxograma para o tipo Co-atual secador do pulverizador superior de pulverizador do bocal da pressão

Fluxograma para o tipo de pulverizador inferior secador de pulverizador do bocal da pressão do a contracorrente

Introdução do desempenho mais seco de pulverizador

O parte-pulverizador, secador de pulverizador da pressão do método do parte-pulverizador adota a bomba de membrana para materiais de fornecimento com o fluxo de 6-5000kg/h, pressão de 2.5-15Mpa e precisão do fluxo de <1>

Escolha opcional:

◆Este tipo da planta completa é fabricado baseado no projeto personalizado. Não todas as características funcionais são fornecidas com todos os projetos. A configuração real deve ser feita de acordo com o contrato ou assinou o acordo.

◆Para os componentes elétricos principais, nós temos escolhas de tipos internacionais, tais como ABB, Siemens ou Schneider ou outro.

◆Para o material de construção da planta, nós podemos escolher AISISUS304, AISISUS304L, AISISUS316, AISISUS316L, aço carbono, etc.

◆Para o sistema de controlo, nós podemos escolher os botões, PLC + HMI, etc…. Nós podemos projetar o sistema de controlo como necessário.

◆Nós podemos projetar sistemas à prova de explosões para secadores de pulverizador de acordo com exigências de cliente.

◆Para o sistema de harmonização para o secador de pulverizador, nós podemos fornecê-lo, tal como o sistema de alimentação, sistema do transtorte pneumático e assim por diante.

◆Para o sistema de aquecimento para a planta, é muito flexível. nós podemos configurar-lo baseado nas condições do local de cliente, tais como o vapor, eletricidade, fornalha de gás e assim por diante, de que nós podemos toda projetar combinar nosso secador de pulverizador.

◆Se não há nenhum sistema de aquecimento, pode ser usado como um refrigerador para fazer partículas com ar refrigerando.

◆Plataforma de teste completa e profissional do serviço das plantas do R&D, o científico e o razoável do produto, a extensiva e a detalhada de produção da tecnologia da troca, da pesquisa e da exploração do serviço:

A empresa de XIANDAO pode fornecer clientes os vários serviços da experiência do processo e da verificação do teste no tamanho do laboratório, a escala piloto ou mesmo as unidades do teste de tamanho da produção para uma pequena quantidade do produto tal série como YPG, LPG, PSD, BYP, PFSD e etc…. Estas plantas verificam a possibilidade da aplicação técnica de muitas séries de produtos, determinam as condições de processo ótimas da produção, e fornecem amostras para a análise do mercado.

Atenção a pedir

1. Nome e propriedade líquidos: índices contínuos (ou índices de água), viscosidade, tensão de superfície e valor de PH.

2. Os índices de água residuais da densidade seca do pó permitidos, o tamanho de partícula, e a temperatura máxima reservaram.

3. Saída: diário do tempo do deslocamento.

4. Energia que pode ser fornecida: pressão do vapor, eletricidade corretamente, combustível do carvão, óleo e gás natural.

5. Exigência do controle: mesmo se as temperaturas da entrada e da tomada devem ser controladas. Exigência da coleção do pó: whetherit necessários usar o filtro de saco de pano e a exigência do ambiente do gás esgotado.

6. Outras exigências especiais.
