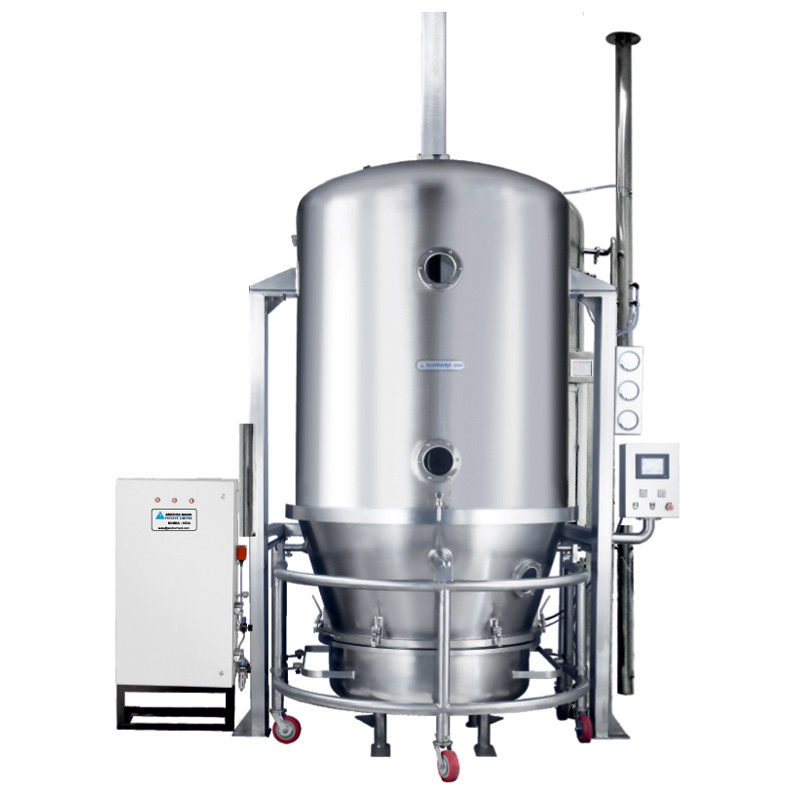

Secador de Leito Fluidizado Horizontal 1,5m3/Min, Secador de Leito Fluidizado Contínuo SUS304

FG(Secador de leito fluidizado)( Secador FBD )/Máquina de secagem de leito fluidizado farmacêutico vertical(Secagem em Leito Fluido Máquina)

Descrição geral

A secagem em leito fluidizado pode ser usada em toda a indústria de processamento de pó.Na indústria farmacêutica, este método inovador substituiu há muito tempo a demorada secagem em bandeja: O processo de secagem com secagem em leito fluidizado reduz o tempo de secagem no forno de secagem em aproximadamente vinte vezes.Além disso, a secagem em leito fluidizado fornece condições de secagem controladas e uniformes em comparação com a secagem desigual em bandejas.

Detalhes do produto:

Parâmetros técnicos

Notas:

Temperatura: Ajustável de ambiente a 120 ℃;

Taxa de cobrança:> 99%

Tempo de operação: 15~30min (depende do material)

Teor do produto final: ~ 0,2%

Ruído:≤75dB

Princípio:

O ar fresco é filtrado pelos dois ou três filtros e depois entra no sistema de aquecimento para aquecimento.Depois de aquecido, o ar quente entra na câmara de secagem e sopra o material na tigela do FBD e deixa o material em condições de fluidização.Durante este período, o material é seco.Quando os clientes usam a máquina, eles podem definir o procedimento e os parâmetros de acordo com os requisitos do processo e, em seguida, iniciar a máquina.

O secador de leito fluidizado FG-B e o secador de leito fluidizado resistente a choques FBG 2 bar são usados ​​popularmente para secagem de pó e partículas nas indústrias farmacêutica, alimentícia, de ração e química.Um leito fluidizado é um leito de partículas sólidas com uma corrente de ar passando para cima através das partículas a uma taxa grande o suficiente para colocá-las em movimento.À medida que o ar viaja através do leito de partículas, as partículas se comportam como água fervida.O movimento ativo cria o potencial para melhorar a mistura e resulta em uma propriedade isotérmica.Em um leito fluidizado borbulhante, não existe gradiente de temperatura dentro da massa das partículas fluidizadas.Como a temperatura e o volume do ar podem ser ajustados com precisão, o processo atinge uma rápida transferência de calor, tornando-o muito eficiente, mas suave para o produto.

A estrutura da planta:

1. AHU DE ENTRADA

A AHU de entrada consiste em filtro primário (G4), filtro posterior (F8), filtro de alta eficiência (H13) e aquecedor com controle de temperatura preciso.O fluxo de ar de entrada, velocidade e pressão são variáveis ​​e controláveis.Para o aquecedor, pode ser radiador de vapor, aquecedor elétrico, forno a gás e assim por diante.

2. ESTRUTURA DO CORPO PRINCIPAL

A estrutura do corpo principal consiste em um recipiente inferior, recipiente de produto móvel com carrinho, câmara de fluidização, câmara de expansão/alojamento do filtro.A tigela inferior, o recipiente do produto e a câmara fluidificada são juntas de silicone infláveis ​​seladas com sensor de inspeção de ar comprimido para garantir a vedação confiável.

3. FILTRO DO PRODUTO

O filtro de bolsa dupla estruturada em duas peças (no caso de solicitação, filtro de aço inoxidável disponível) é uma junta de silicone inflável selada entre as superfícies internas da câmara de expansão com sensor de inspeção de ar comprimido para garantir a vedação confiável.Um sensor de poeira é montado na tubulação de exaustão e interligado ao sistema de controle para garantir a segurança do produto durante a fase de processamento.

4. AHU DE ESCAPE

O filtro de coleta de poeira do escapamento foi projetado para não prejudicar o meio ambiente.

Característica :

A estrutura do leito de fluidização é arredondada para evitar cantos mortos.Dentro da moega existe um dispositivo agitador para evitar aglomeração de matéria-prima e formação de canal de escoamento.O grânulo é descarregado através do método de virar.É muito conveniente e completo.O sistema descarregado pode ser projetado conforme solicitação.

É operado nas condições de pressão negativa e vedação.O ar é filtrado.Portanto, é simples de operar e conveniente para limpeza.É um equipamento ideal que está em conformidade com os requisitos de GMP.

Para as variantes do processo granulação por pulverização, aglomeração por pulverização ou revestimento por pulverização, deve-se observar que não apenas a umidade precisa evaporar até atingir um valor residual definido, mas também que a secagem ocorre durante todo o processo de pulverização.Temperaturas de ar de entrada muito altas podem levar a pontes líquidas insuficientes, estruturas granuladas instáveis ​​ou filmes de aparência não homogênea.

Leito fluidizado para alcançar uma rápida transmissão de calor do meio.

Formulários:

A máquina é usada principalmente para pó de secagem ou grânulos de produtos farmacêuticos, alimentícios, químicos e algumas outras indústrias.

Itens opcionais:

1. EXPLOSÃO DE PÓ 2Bar & 10Bar

O design à prova de explosão de pó de 2bar e 10bar é selecionável para garantir a segurança do operador, equipamento e ambiente com dispositivo de aterramento confiável.

2. Carregamento do produto pela máquina de elevação

Carregamento do produto pela máquina de transferência a vácuo 3. Estrutura através da parede para a máquina sob consulta

Fluxograma do processo

Leito fluidizado secoerPara Produtos Farmacêuticos
