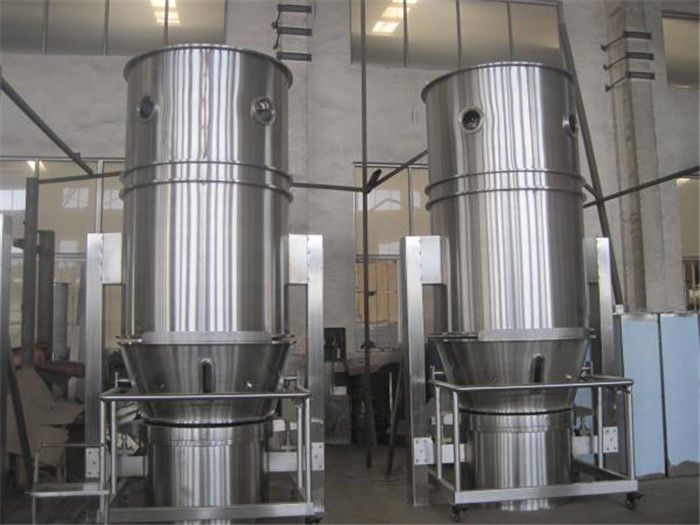

secador de leito fluidizado vertical de 1.5m3/min 6200mm FG

FG (secador) da cama fluida (secador do FBD)/máquina de secagem farmacêutica vertical da cama fluida (máquina de secagem da cama fluida)

Descrição geral

A secagem do leito fluidizado pode ser usada na indústria de processamento inteira do pó. Na indústria farmacêutica, este método inovativo substituiu a bandeja demorada que seca há muito tempo: O processo de secagem com secagem do leito fluidizado reduz o tempo de secagem no forno de secagem em aproximadamente vinte vezes. Além, a secagem do leito fluidizado fornece as circunstâncias de secagem controladas e uniformes comparadas à secagem desigual nas bandejas.

Detalhes do produto:

Parâmetros técnicos

Notas:

Temperatura: Ajustável de ambiental a 120℃;

Taxa da coleção: > 99%

Época da operação: 15~30min (depende do material)

                       Índice do produto final: ~ 0,2%

                       Ruído: ≤75dB

Princípio:

O ar fresco é filtrado pelos dois ou três filtros e incorpora então o sistema de aquecimento para aquecer-se. Após aquecido, o ar quente participa na câmara e nas explosões de secagem o material na bacia do FBD e deixa o material em condições da fluidificação. Durante este período, o material é secado. Quando os clientes usam a máquina, podem ajustar o procedimento e os parâmetros de acordo com as exigências do processo, e então ligar a máquina.

O secador do leito fluidizado de FG-B e da barra de FBG 2 secador da cama de líquido da resistência de choque são usados popularmente para o pó e as partículas que secam em farmacêutico, alimento, alimentação, indústrias químicas. Um leito fluidizado é uma cama de partículas contínuas com um córrego de ar que passa para cima através das partículas em uma taxa grande bastante ajustá-las no movimento. Enquanto viagem através da cama da partícula, as partículas comportam-se como a água fervida. O movimento ativo cria o potencial para a mistura e resultados melhorados uma propriedade isothermal. Em um leito fluidizado de borbulhagem, nenhum inclinação de temperatura existe dentro da massa das partículas fluidificadas. Porque a temperatura e o volume do ar podem precisamente ser ajustados, o processo consegue a transferência térmica rápida que faz o muito eficiente, contudo delicado no produto.

A estrutura da planta:

1. ENTRADA AHU

A entrada AHU consiste no filtro preliminar (G4), no filtro do cargo (F8), no filtro da eficiência elevada (H13) e no calefator com controle de temperatura exato. O fluxo, a velocidade e a pressão de ar da entrada são variáveis e verificáveis. Para o calefator, pode ser radiador do vapor, calefator elétrico, fornalha de gás e assim por diante.

2. ESTRUTURA DE CORPO PRINCIPAL

A estrutura de corpo principal consiste na bacia inferior, bacia móvel do produto com trole, câmara fluidificada, câmara de expansão/alojamento de filtro. A bacia inferior, o recipiente de produto e a câmara fluidificada são gaxeta inflável do silicone selada com o sensor da inspeção do ar da compressa para assegurar a selagem segura.

3. FILTRO DO PRODUTO

O filtro de saco estruturado dobro em duas partes (caso que pedido, filtro de aço inoxidável disponíveis) é gaxeta inflável do silicone selada entre as superfícies internas da câmara de expansão com o sensor da inspeção do ar da compressa para assegurar a selagem segura. Um sensor da poeira é montado no encanamento da exaustão e bloqueado do sistema de controlo para fixar a segurança de produto durante a fase de processamento.

4. EXAUSTÃO AHU

O filtro da coleção de poeira da exaustão é favorável ao meio ambiente projetado.

Característica:

A estrutura da cama da fluidificação é do círculo para evitar o canto inoperante. Dentro do funil há um dispositivo de agitação a fim evitar a aglomeração da matéria prima e canal da formação do fluxo. O grânulo é descarregado com o método de virar. Está muito conveniente e completo. O sistema descarregado pode ser projetado como o pedido.

É operado nas condições da pressão negativa e do selo. O ar é filtrado. Consequentemente é simples na operação e conveniente para limpar. É um equipamento ideal que seja em conformidade com as exigências do PBF.

Para o processo as variações pulverizam a granulação, aglomeração do pulverizador ou revestimento de pulverizador, deve-se notar que não somente a umidade precisa de evaporar até que alcance um valor residual definido, mas também que secar ocorre durante o processo de pulverizador inteiro. As temperaturas do ar demasiado altas da entrada podem conduzir às insuficientes pontes líquidas, instable granule estruturas ou filmes de vista inhomogeneous.

Cama fluida para conseguir a transmissão de calor rápida do meio.

Aplicações:

A máquina é usada principalmente secando o pó ou os grânulo de farmacêutico, dos gêneros alimentícios, do produto químico e das algumas outras indústrias.

Artigos opcionais:

1. EXPLOSÃO do PÓ de 2Bar &10Bar

O projeto à prova de explosões do pó 2bar e 10bar é selecionável assegurar a segurança do operador, do equipamento e do ambiente com dispositivo aterrando seguro.

2. Produto que carrega pela máquina de levantamento

Produto que carrega pela estrutura da máquina de transferência 3.Through-wall do vácuo para a máquina dentro a pedido

Fluxograma do processo

Secador da cama fluida para fármacos
