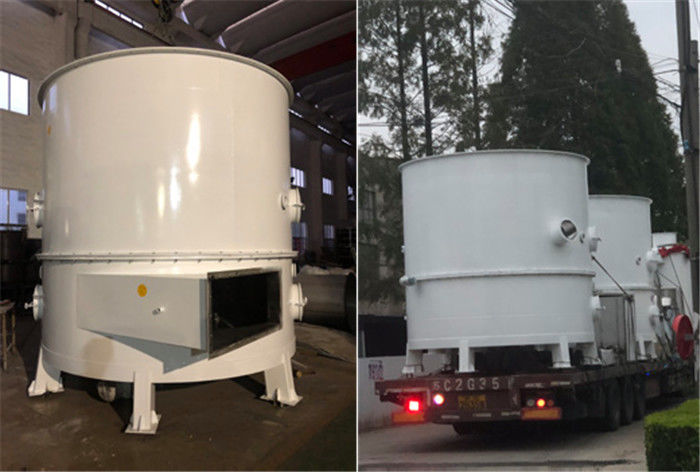

Secador contínuo de ocupação pequeno da placa da área 3.3m2 PLG

Descrição de produto

Secador contínuo da placa da série de PLG

Especificações

Detalhes do produto:

Detalhes rápidos

O secador contínuo da placa da série de PLG é um tipo amável equipamento de secagem contínuo da condução com eficiência elevada. Seu princípio original da estrutura e de funcionamento fornece vantagens da eficiência do calor elevado, da baixa energia, da área ocupada menor, assim como da boa condição operacional, tão amplamente utilizado em processo de secagem de químico, de farmacêutico, os agri-produtos químicos, os gêneros alimentícios etc. e com uma boa reputação em várias indústrias. Há três tipos, uma pressão normal, um fechado-ciclo e um tipo do vácuo, quatro especificações de 1200, de 1500, de 2200 e de 3000. Com três tipos das construções, o A (aço carbono), o B (de aço inoxidável para as peças do em-contato) e o C (com base em B, adicione de aço inoxidável para as tubulações de vapor, eixo e apoio principal, corpo e tampa superior). Com uma área de secagem do ² de 4-180m, tenha agora centenas de modos, com vários tipos de dispositivos auxiliares para cumprir exigências de vários produtos.

Descrição

O secador contínuo da placa das descrições do secador da placa da série de PLG é um tipo da condução alta do efeito e do equipamento de secagem contínuo. Seu princípio original da estrutura e de funcionamento determina que tem vantagens da eficiência do calor elevado, o consumo de baixa energia, a área de ocupação pequena, a configuração simples, o funcionamento e o controle fácil assim como o ambiente operacional amigável etc. Pode ser amplamente utilizado no processo de secagem no campos da indústria química, indústria farmacêutica, fármacos, produtos químicos agrícolas, gêneros alimentícios, forragem, processo dos produtos etc. agrícolas e da atividade secundárioa, e é bem recebido por vários setores em seu uso prático. Agora há três categorias grandes: estilos normais nomeados da pressão, os fechados e do vácuo; quatro tamanhos de 1200, 1500, tipos de 2200and 3000 e três dos materiais, a saber A (aço carbono), B (de aço inoxidável usado para aquelas todas as peças onde os materiais são contactados) e C (com base em B para adicionar materiais de aço inoxidável para as tubulações de vapor, o eixo e o apoio do homem, e forros de aço inoxidável para o corpo do cilindro e a tampa superior). Com uma área de secagem que é 4 a 180 medidores quadrados, agora nós temos centenas de modelos dos produtos da série e de vários tipos dos dispositivos auxiliares disponíveis para cumprir a exigência de materiais de secagem para clientes.

Princípios do trabalho

O material úmido é alimentado à primeira camada que seca o disco continuamente pelo alimentador, o braço da grade com placa da grade faz o movimento de rotação, assim que as placas da grade viram o material continuamente. Os movimentos materiais ao longo da linha helicoidal exponencial na superfície do disco. O material nos movimentos de secagem pequenos do disco à margem exterior, e gotas à margem exterior da placa de secagem grande. Nos movimentos materiais do disco de secagem grande internamente e para deixar cair para baixo do furo deixando cair central à placa de secagem pequena na camada seguinte. As placas de secagem grandes e pequenas põem alternadamente, assim que o material pode fluir após o secador inteiro. O disco de secagem está vazio e o meio de aquecimento é entrada. O meio de secagem pode ser vapor saturado, água quente ou óleo térmico. Secar o meio é entrada de uns lado e saída de um outro lado. As gotas materiais secadas à parte inferior da última camada de secar o disco, e são movidas por grades para a tomada de descarga.
Escapes da umidade do material, e esgotado do porto de desidratação na tampa superior. A umidade do tipo secador do vácuo da placa é esgotada pela bomba de vácuo situada na tampa superior. O material de .discharged pode diretamente ser embalado. Nós podemos melhorar da parte inferior de materiais secos podemos ser diretamente à embalagem. Nós podemos melhorar a capacidade de secagem com do equipamento do calefator finned, condensador solvente da recuperação, filtro de saco, misturando o dispositivo para o material secado retornado, o fã de esboço induzido e o outro equipamento auxiliar. Solvente nos aqueles pasta e calor - o material sensível pode facilmente ser recuperado, e o pyrolyzation e a reação podem ser realizados.

Regule a espessura dos materiais, girando a velocidade do eixo principal, número do braço da grade, estilo e os tamanhos das grades conseguem o melhor processo de secagem.

Fluxograma

Características do desempenho:

(1) controle fácil, aplicação larga
1. regule a espessura dos materiais, girando a velocidade do eixo principal, número do braço da grade, estilo e os tamanhos das grades conseguem o melhor processo de secagem.
2. Cada camada de placa de secagem pode ser alimentada com meios quentes ou frios individualmente ao calor ou aos materiais frios e fazer o controle de temperatura exato e fácil
3. o tempo de interrupção dos materiais pode exatamente ser ajustado.
4. o único sentido de fluxo dos materiais sem fluxo e mistura do retorno, da secagem uniforme e da qualidade estável, nenhuma re-mistura é exigido.

(2) operação fácil e simples
1. a parada de começo do secador é bastante simples
2. Depois que a alimentação do material é parada, podem facilmente ser descarregados fora do secador por grades.
3. a limpeza e a observação cuidadosas podem ser levadas dentro do equipamento através da janela de vista em grande escala.

(3) consumo de baixa energia
1. camada de materiais, de baixa velocidade finos do eixo principal, do poder pequeno e da energia exigidos transportando o sistema de materiais.
2. seco conduzindo o calor assim que o tem o consumo da eficiência do aquecimento alto e de baixa energia.

(4) o bom ambiente da operação, solvente pode ser recuperado e a descarga do pó cumpre as exigências da exaustão.
1. tipo normal da pressão: porque de baixa velocidade do fluxo de ar dentro do equipamento e da umidade estar alto na parte superior e a um ponto baixo em uma parte mais inferior, pó da poeira não poderia flutuar ao equipamento, tão lá é quase nenhum pó da poeira no gás da cauda descarregado do porto úmido da descarga na parte superior.
2. tipo fechado: equipado com o dispositivo solvente da recuperação que pode recuperar o solvente orgânico facilmente do gás do úmido-portador. O dispositivo solvente da recuperação tem a estrutura simples e taxa de recuperação alta, e o nitrogênio pode ser usado como o gás do úmido-portador na circulação fechado para aqueles assunto à queimadura, a explosão e a oxidação, e materiais venenosos para que a operação segura. Especialmente apropriado para secar de materiais inflamáveis, explosivos e venenosos.
3. tipo do vácuo: se o secador da placa se está operando sob o estado de vácuo, é particularmente apropriado para secar o calor - materiais sensíveis.

(5) a instalação fácil e área de ocupação pequena.
1. Porque o secador está em um todo para a entrega, é bastante fácil instalar e fixar no local somente içando.
2. Como as placas de secagem que estão sendo arranjadas por camadas e instaladas verticalmente, ele tomam uma área de ocupação pequena embora secando a área são grandes.

Campo de aplicação principal do secador da placa/bandeja

Secagem e pirólise, refrigerar e sublimação

1. produtos químicos orgânicos

Resina do PVC, resina do polytetrafluoroethylene, ácido allomaleic, antraquinona, nitroanthraquinone, p-amino fenol, melamina, ácido cyanuric, ácido sulfonic do amino benzeno, antioxidante 168, naftol tão, sal ácido esteárico, anilina, p-nitroaniline, dipentaerythritol, parafina desinfectada, uma diaminas ácida do cálcio, do etileno três, o sulphinate do benzeno do sódio, ácido phthalic, sódio ácido sulfonic do éster dimethyl, thiourea, tintura preta da anilina da solução do óleo, tinturas pretas ácidas e outros matérias primas e intermediários químicos orgânicos.

2. produtos químicos inorgánicos
Carbonato de cálcio claro, carbonato de cálcio ativo, carbonato de cálcio superfine do nível nano, carbonato do magnésio, hidróxido de alumínio, preto do cal, carbonato do estrôncio, carbonato do bário, carbonato de potássio, litopone, pó do seguro, sulfato de bário, sulfato do potássio, catalizador microspherical, hidróxido de magnésio, sulfato de cobre, sulfato do níquel, sulfato do níquel, ácido aminado do níquel, molibdato do sódio, cloreto de sódio, criolita, óxido de ferro vermelho, hidróxido do lítio, hidróxido do níquel, óxido de zircônio do hidrogênio, fosfato de cálcio, enxofre e assim por diante.

3. medicina e alimento
Penicilina da ampicilina, Deng Yan, phenylglycine e intermediários levorotatory, cefotaxime, triazine do cefotaxime, analgin, cimetidine, vitamina B12, vitamina C, sal do uso da droga e hidróxido de alumínio medicinal, silicato parcial medicinal do magnésio, cafeína, chá, extrato da flor, biloba da nogueira-do-Japão, pó do chocolate, amido, matérias primas do germe do milho e intermediários farmacêuticos.

4. alimentação e adubo

Carbonato de potássio, adubo de potassa, alimentação da proteína, aureomicina da alimentação, mycelium, farelo de trigo, sedimento, alimento, sementes, herbicidas, celulose, fosfato do hidrogênio do cálcio para o ingrediente.

Características da tecnologia:
1. placa de secagem
(1). Projetando a pressão: geral é 0.4MPa, máximo pode alcançar Mpa 1,6.
(2). Pressão do trabalho: geral é menos então 0.4Mpa, e o máximo pode alcançar Mpa 1,6.
(3). Meio de aquecimento: vapor, água quente, óleo. Quando a temperatura de placas de secagem é 100℃, a água quente pode ser usada; quando 100℃~150℃, ele será o ≤ saturado 0.4Mpa do vapor de água ou o vapor-gás, e quando 150℃~320℃, será óleo.
2. sistema de transmissão material
(1). Revolução de eixo principal: velocidade stepless de 1~10 RPM, de eletromagnetismo ou de frequência que regula.
(2). Braço da grade: Há 2 a 8 partes arma-se que sejam fixadas no eixo principal em cada camada.
(3). A lâmina da grade: Emendado nos braços da grade, flutuador junto com a superfície da placa para manter o contato. Há uns vários tipos.
(4). Rolo: para os produtos aglomere facilmente, ou com as exigências da moedura, a transferência térmica e o processo de secagem puderam ser reforçados colocando rolos nos lugares apropriados.
3. Shell
Três tipos para a opção: pressão normal, selada e vácuo
(1). Pressão normal: Escudo cilíndrico ou tipo oito prismático, com estrutura do corpo inteiro e da separação. As tubulações principais das entradas e das tomadas do meio de aquecimento podem ser dentro do escudo, ou fora do escudo.
(2). Selado: O escudo cilíndrico, poderia carregar a pressão interior de 5KPa, os canais principais da entrada e da tomada de meios de aquecimento puderam ser interior do escudo ou da parte externa.
(3). Vácuo: O escudo cilíndrico, podia carregar a pressão exterior de -0.096MPa. Os canais principais da entrada e da tomada são interior do escudo.
4. calefator de ar:
Normal usado com a aplicação do fã do esboço, caso que o ar molhado entra, para aumentar a secagem da eficiência.
