Nenhuns atomizadores giratórios de alta velocidade do GV do bloqueio

Descrição de produto

Detalhes do produto

Descrição dos três tipos dos atomizadores:

1. Atomizador giratório: Sua função é aumentar a área de superfície específica da alimentação e evaporar rapidamente a água. A pasta deve ter um determinado grau de fluidez, e o objeto da atomização é pasta, líquido alto da pasta, suspensão ou solução.

2. Bocal de atomização da pressão (a bomba de diafragma ou a bomba de alta pressão pressurizam diretamente a pasta líquida, e então dispersam e atomizam o líquido material através do bocal da pressão, e pulverizam as gotas dispersadas da névoa no líquido do ar quente com a ajuda da pressão. A secagem é realizada no meio. Porque a abertura do bocal é pequena, a pressão é liberada imediatamente após as passagens de alta pressão do córrego, de modo que a pasta obtenha um tratamento dispersado da atomização, e a inversão térmica maciça rápida ocorre através do contato com ar quente).

3. Atomizador do bocal: Usa a energia cinética armazenada por ar comprimido para liberar-se imediatamente no orifício material, de modo que o fluxo material bem seja impactado e dispersado e cortado, e a alimentação é atomizada, e o contato fino das gotas da névoa inteiramente com ar de alta temperatura na torre para produzir a troca do massa-calor, e um produto seco do pó é obtido finalmente.

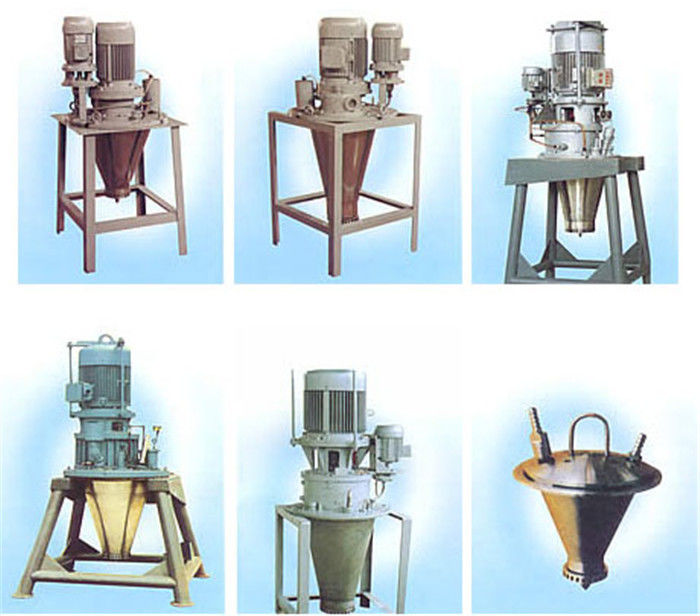

Breve introdução de configuração de um atomizador giratório

O atomizador giratório é a peça giratória do secador de pulverizador centrífugo, e sua organização modular é compacta, segura e durável, além sua manutenção é especialmente conveniente.

1) Engrenagem da movimentação

O método de tr5ansmission deste tipo de atomizador giratório é movimentação da engrenagem, o motor preliminar conecta acima da caixa de engrenagens pelo acoplamento de eixo elástico, e então a caixa de engrenagens faz o eixo principal girar em alguma escala de alta velocidade pelo regulamento da velocidade da engrenagem.

2) Sistema de atomização

Alimente passagens líquidas através da bomba líquida e participe-as na tubulação de alimentação, a seguir desça-o na placa da distribuição do líquido da alimentação, e em fluxos na câmara interna do disco do pulverizador conectado com o cone principal do eixo através dos ilhós vazios distribuídos uniformemente na câmara da placa da distribuição do líquido da alimentação. Sob a força da tração centrífuga, o líquido da alimentação é pulverizado para fora como a forma da gota líquida de atomização minúscula, e forma então a névoa.

3) Sistema de lubrificação

o atomizador giratório Grande-feito sob medida tem duas bombas de óleo da engrenagem que trabalham synchronously, o atomizador giratório de tamanho médio e pequeno-feito sob medida tem uma bomba de óleo da engrenagem, e cada bomba de óleo tem um motor como a movimentação. A bomba de óleo aspira para fora o lubrificante de caixa de óleo através da tubulação de sução do óleo e transita-o por na caixa de engrenagens através do condensador, lubrifica-à grande velocidade pelo bocal da injeção do óleo, e lubrifica-aos rolamentos de rolamento, que estão na caixa de engrenagens e no eixo principal, pela névoa do óleo produzida com gerencie da engrenagem.

4) Dispositivo de alarme da segurança da maneira do óleo

O atomizador giratório não pode trabalhar sob a circunstância da falta do óleo. Consequentemente, o dispositivo de alarme da segurança é fixado no grande-feito sob medida e maneira do óleo do copo de tamanho médio da injeção e todos os copos genérico-feitos sob medida da injeção foram equipados com o calibre de pressão elétrico do contato para controlar e proteger o trabalho da segurança da maneira do óleo. Quando a massa do óleo está sob a linha nivelada de óleo ou há algumas falhas na bomba de óleo e encanamento, a seguir não pode normalmente trabalhar, e o sistema de alarme dará um alarme automaticamente, cortou o motor preliminar synchronously, e então o copo da injeção parará de operar-se.

5) Dispositivo de selagem

O lubrificante do atomizador giratório é selado pelo óleo que retêm a luva no eixo principal e pelo óleo que retém o tubo no assento do rolamento direto. (Veja a figura B) a fim assegurar seu desempenho de selagem, para substituir todas as vezes o rolamento principal, a precise de renovar o óleo que retém a luva synchronously, e não o possa reutilizar o óleo que retém a luva desmontou. Quando o óleo que retém a tubulação sae da fábrica, esteve selado e prendido, e esteve testado se escapa o óleo. É desnecessário desmontar esta parte durante o conserto normal e a manutenção, evitando o escape de óleo.

Este dispositivo da selagem da máquina pode satisfazer necessidades normais, se os clientes têm algumas procuras especiais, você pode adicionar um grupo de dispositivo da selagem do ar.

6) Sistema mais fresco do óleo

Devido a secar a temperatura interna comparativamente alta da câmara, a fim assegurar o pulverizador centrífugo fixado na parte superior de torre de secagem para trabalhar normalmente, para controlar a temperatura do lubrificante sob 70℃, consequentemente lá é um sistema de aço inoxidável do refrigerador de óleo fixado em todos os tipos da fonte de água giratória do uso do atomizador ou a bomba de água para entrar a água no refrigerador de óleo, a tubulação de entrada da água deve ser conectada com o acoplamento mais baixo da tubulação. As saídas da água de uma outra tubulação que acopla-se automaticamente após a ciclagem, e a afluência da água são apropriadas para controlar a temperatura da água sob 60℃. Se os clientes têm qualquer procura, pode-se adicionar uma unidade de refrigeração a ar.
