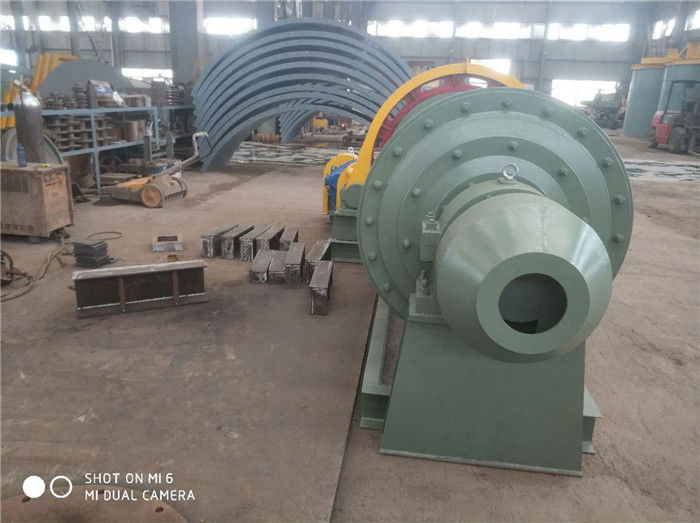

SUS304 Rod Mill Crusher

Moinho de Rod

Detalhes do produto:

1. Usos

Amplamente utilizado no processamento mineral, químico, nos materiais de construção e em outros setores industriais, como uma variedade de minério ou outros materiais abrasivos para finalidades de moedura.

2. Como trabalha

O moinho é borda conduzida e tipo da descarga do centro. Quando o corpo de máquina está girando, o corpo de moedura duro é conduzido pela força de fricção para realizar continuamente o movimento da ejeção. O material é altamente à terra devido ao impacto e à moedura do corpo abrasivo movente. O material esmagado é descarregado através do cilindro espiral da descarga.

3. Características estruturais

O moinho é composto principalmente da parte giratória, do dispositivo principal do rolamento, da alimentação e do dispositivo de transmissão. Esta máquina é um moinho de haste, a descarga está na extremidade grande da engrenagem do dispositivo de transmissão.

3.1. Parte de gerencio: é composta do cilindro feito da placa de aço rolando a soldadura e as duas tampas de extremidade conectadas pelos parafusos. Uma placa de alinhamento é arranjada no corpo do cilindro para proteger o corpo do cilindro e a tampa de extremidade. A fim verificar e substituir as partes no tambor do moinho e instalar o corpo de moedura no moinho, o moinho é equipado com uma porta de moedura. As duas tampas de extremidade ocas são conectadas com as duas extremidades do tambor através da flange. O plano da placa da flange e o jornal da tampa de extremidade oca exigem a precisão fazendo à máquina alta. Quando a tampa de extremidade é uma tampa de extremidade pequena, há uma flange que conecta a engrenagem grande no corpo do cilindro. O processamento da flange do cilindro igualmente exige a elevada precisão, e a peça de gerencio do cilindro é apoiada em dois rolamentos principais.

3.2. O rolamento principal pode não somente carregar o peso do moinho inteiro, do corpo de moedura e dos materiais, mas igualmente afetado pela resistência do momento quando o moinho gerencie. A fim reduzir o momento da fricção, a carga de trabalho do consumo de energia, refrigerar e da lubrificação, e a conveniência da manutenção, o rolamento principal foram mudadas em um rolamento de rolo esférico do radial dobro da fileira.

3.3. Dispositivo de alimentação: cilindro espiral de alimentação.

3.4. Dispositivo da descarga: cilindro espiral da descarga.

3.5. Dispositivo de transmissão: o motor e o redutor conduzem o pinhão da ponte da transmissão através do acoplamento, e o pinhão contrata com a engrenagem grande fixada na peça de gerencio para fazer o moinho girar. O arranjo da transmissão do moinho não será mudado na vontade. Se não pode ser mudado por qualquer motivo, a força do pinhão na engrenagem grande deve ser garantida para ser sempre ascendente. Se o sentido da rotação do moinho é mudado, as partes direcionais da peça de gerencio do moinho estarão mudadas em conformidade.

3,6 parâmetros técnicos do moinho da barra
