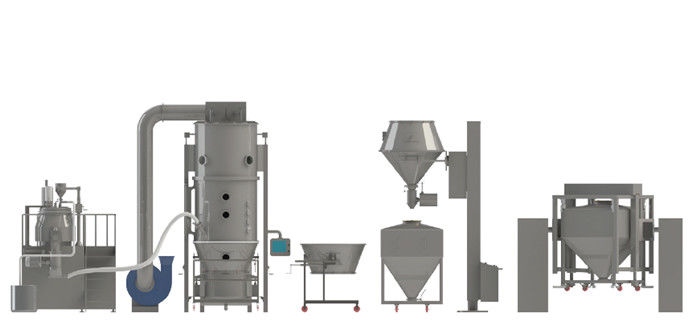

Linha de produção automática de LGX

Linha de produção contínua da dosagem da série de LGX

Detalhes do produto

Fluxo de processo da produção para a linha de produção contínua novo-projetada da dosagem

DESCRIÇÃO

Jiangsu XIANDAO que seca a Sci-tecnologia Co., Ltd. especializa-se no granulador, no secador e no equipamento contínuo da preparação e assim por diante. Combinando com as características do processo de produção contínuo doméstico da preparação, nossa empresa projeta o novo tipo de linha de produção contínua da dosagem de acordo com as características da produção contínua doméstica da preparação.

Presentemente, é o processo que combina eficazmente a granulação molhada com o grânulo-processamento molhado, secagem da operação em linha do novo tipo da cama fluida, grânulo-processamento seco, transtorte do material, misturando e assim por diante. É aplicado para a produção de grânulo e o progresso da pre-produção da tabuleta, da cápsula, etc.

O fluxo de processo consiste no granulador molhado de alta velocidade do misturador, moinho molhado, secador da cama fluida, moinho seco, peneira da vibração, misturador, alimentador do vácuo, elevador do pharma e assim por diante.

Visa melhorar a produtividade, reduzindo o trabalho, garantindo a boa selagem, diminuindo as relações possíveis da poluição e consegue livre de poeira durante o processo de produção.

Parâmetros técnicos:


Espaço de aplicações principal:

Granulação farmacêutica e revestimento. Granulação: grânulo da tabuleta, grânulo para grânulo, grânulo para cápsulas. Revestimento: camada protetora de grânulo e de comprimidos, liberação lenta da preparação da cor, filme, revestimento entérico. Granulação e revestimento do alimento. Açúcar fritado mexendo, café, pó de cacau, suco do pó da manteiga, ácidos aminados, temperos, alimento soprado. Inseticidas, pigmentos, tinturas, granulação. Materiais secos do pó, do grânulo e do bloco.

Notas:

• Este tipo da máquina é feito baseado no projeto personalizado. Não todas as características são fornecidas com todos os projetos. As configurações reais devem ser feitas conforme os contratos ou os acordos assinaram.
• O material para fabricar a máquina pode ser AISI304, 316L e assim por diante. Depende do pedido do cliente.
• Para o método de aquecimento, pode ser vapor, eletricidade, gás-fornalha e assim por diante.
• O PLC é projetado assegurar um controlo automático completo. Todas as operações são realizadas automaticamente de acordo com os parâmetros ajustados pelos usuários; entrementes, os parâmetros de processo podem ser imprimidos e os registros de dados originais são sinceramente seguros.

Fluxo de processo da produção para a linha de produção contínua Novo-projetada da dosagem


Após o peso, os materiais são inalados no granulador de mistura molhado de alta velocidade através do alimentador do vácuo, ao mesmo tempo, o esparadrapo do líquido da pressão que adiciona o tanque são atomizados no granulador de mistura de alta velocidade pela arma de pulverizador da pressão, a seguir em misturas com pó fino e para transformar-se material macio. Pela força da faca de corte, o grânulo molhado tornado material macio. através do moinho molhado, o grânulo molhado transformar-se-á uniforme que uniforme de .the o grânulo molhado entra no secador vertical da cama fluida a ser secado pelo vácuo a pressão negativa .the secou o grânulo se descarregará para fora pelo descarregador do vácuo. o grânulo secado será estabelecido o tamanho através do moinho seco. Após isso, o grânulo qualificado e secado entrará no misturador do funil para a mistura geral pelo descarregador .then que do vácuo podem continuar outros processos.

Após o peso, os materiais são inalados no granulador de mistura molhado de alta velocidade através do alimentador do vácuo, ao mesmo tempo, o esparadrapo do líquido da pressão que adiciona o tanque são atomizados no granulador de mistura de alta velocidade pela arma de pulverizador da pressão, a seguir em misturas com pó fino e para transformar-se material macio. Pela força da faca de corte, o grânulo molhado tornado material macio. através do moinho molhado, o grânulo molhado transformar-se-á uniforme que uniforme de .the o grânulo molhado entra no secador vertical da cama fluida a ser secado pelo vácuo a pressão negativa .the secou o grânulo se descarregará para fora pelo elevador do funil. o grânulo secado será estabelecido o tamanho através do moinho seco. Após isso, o grânulo qualificado e secado entrará no misturador do funil para a mistura geral pelo descarregador .then que do vácuo podem continuar outros processos.

Após o peso, os materiais são inalados no granulador de mistura molhado de alta velocidade através do alimentador do vácuo, ao mesmo tempo, o esparadrapo do líquido que adiciona o tanque são atomizados no granulador de mistura de alta velocidade pela arma de pulverizador da pressão, a seguir em misturas com pó fino e para transformar-se material macio. Pela força da faca de corte, o grânulo molhado tornado material macio. através do granulador de balanço, o grânulo molhado transformar-se-á uniforme que uniforme de .the o grânulo molhado entra no secador para secar pelo vácuo a pressão negativa .the secou o grânulo se descarregará para fora pelo descarregador do vácuo. O grânulo secado será estabelecido o tamanho através do moinho seco. Após isso, o grânulo secado qualificado entrará no misturador do funil para a mistura geral pelo descarregador .then que do vácuo podem continuar outros processos. (este processo é apropriado para processar a matéria prima com viscosidade alta.)

XIANDAO proporciona-lhe o serviço da tecnologia avançada

I. URS (padrões da exigência de usuário)
Os clientes põem exigências sobre o desempenho, a tecnologia, o uso e o serviço para os produtos, que devem ser estabelecidos no contrato confirmado pelo fabricante e pelo comprador.


II. DQ (qualificação do projeto)
O usuário confirma se o equipamento escolhido pelo fabricante cumpre a exigência padrão da “de normas da gestão de qualidade da produção medicina”, padrões do produto e a outra procura do usuário.


III. FAT (testes de aceitação da fábrica)
Para assegurar todos os indicadores do equipamento seja de acordo com exigências de cliente, após ter terminado o equipamento mas antes da expedição, a fábrica deve fazer a inspeção específica no desempenho, nos dados técnicos e na configuração do equipamento. Após o teste, o cliente deve assinar de “o registro da aceitação dos testes fábrica”.

IV. SAT (testes de aceitação do local)
Os fabricantes devem tomar o SAT na base do local de cliente nas exigências do contrato. se o SAT pode ser levado no local do fabricante, depois que o cliente termina comissão e confirmação, o fabricante deve fazer o pacote, e o transporte de acordo com as exigências do contrato.


V.Q.I. (qualificação da instalação)
Verifique todos os tipos do sistema para ver se há a máquina após a instalação assim como as documentações relativo à máquina.


VI. OQ (qualificação operacional)
Todos os tipos dos testes da operação para assegurar o dispositivo ou o equipamento para encontrar as exigências e a documentação de ajuste.


VII. PQ (qualificação do desempenho)
O teste de produção experimental para provar o equipamento ou os sistemas relativos ao equipamento encontram as exigências e a documentação de ajuste. A linha de produção contínua Novo-projetada da dosagem.

A vantagem da linha de produção contínua da dosagem

1. Na granulagem tradicional e em tecnologia de secagem, cada dispositivo é ajustado em salas separadas, assim que em transferências materiais entre as salas diferentes da purificação, que não podem evitar o fenômeno secundário da poluição. Quando a linha de produção contínua novo-projetada da dosagem adotar a maneira de transporte hermético, assegurando a granulagem e de secagem para terminar na mesma sala da purificação, que pode evitar a poluição secundária e fazer a granulagem e o processo de secagem mais científicos e razoáveis, além de, esta reduz o espaço as tampas do equipamento e para fazer o processo encontrar-se melhor com as exigências do PBF.

2. Esta máquina toma a consideração completa da compatibilidade entre sistemas. Os usuários podem ajustar o equipamento correspondente de acordo com formulários reais da capacidade e de dosagem do cliente fazer o processo de produção conseguir a atribuição a melhor, para assegurar a continuidade e a estabilidade da produção.

3. O usuário pode separadamente armazenamento, para recolher e imprimir os dados técnicos do sistema molhado da granulação e do sistema de secagem fluidificado com o HMI. O usuário pode igualmente controlar o ajuste do parâmetro e a monitoração de diversos grupos de equipamento através de um armário de controle, além disso, todos os parâmetros pode ser ajustada e alterado, e o usuário pode ajustar a senha multinível através do nível correspondente. O menu principal do sistema de controlo pode refletir o estado de trabalho, estatísticas dos dados no tempo real, e reflete as situações da falha de equipamento por registros do sistema e do alarme do autodiagnóstico da falha, que faz o processo de produção totalmente automático, e assegura a estabilidade do processo.

4. A máquina pode mostrar inteiramente fora as vantagens do granulador molhado e do granulador fluidificado. Além disso, esta combinação pode garantir o rendimento alto da grão.

5. O elevador do alimentador e do pharma do vácuo tem a capacidade automática alta da produção, que pode ocorrer operação manual tradicional, reduz correspondentemente a intensidade do trabalho e a poluição da poeira.

6. Nós podemos configurar a limpeza-em-posição em muitos pontos diferentes de acordo com exigências de usuário, que faz o CIP mais seguro.

Descrições de processo

1. O vácuo que alimenta (pó), adiciona o esparadrapo para molhar o granulador do misturador.

2. O granulador molhado do misturador termina a mistura seca, mistura molhada, granulagem da preparação.

3. O moinho molhado para a granulação molhada (para a medicina ocidental), ou vibra perto o granulador (para a medicina chinesa).

4. Sugando os grânulo molhados no secador de fluidificação vertical pelo efeito da pressão negativa.

5. Secagem no secador de fluidificação vertical.

6. Transferindo os grânulo secados em tanque fixo pelo vácuo que descarrega a maneira.

7. Granulagem seca para o produto no tanque.

8. Descarregando os grânulo secos terminados no tanque padrão.

9. Transferindo o tanque padrão na sala de mistura pelo trole.

10. Através do vácuo que alimenta, transferência os grânulo secos terminados no misturador do funil.

Observação: Os equipamentos acima podem in-line trabalhar, igualmente podem ser usados separadamente.
