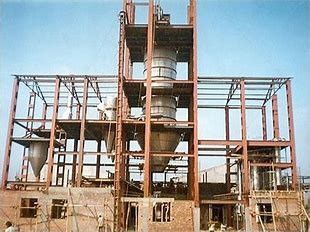

Secador de pulverizador industrial do café do chá imediato de EAC com sistema da recuperação de calor

Descrição de produto

Linha de produção imediata do chá

DESCRIÇÃO

A linha de produção imediata do chá de XIANDAO (linha de produção imediata do chá preto) tem o desempenho de alta qualidade.
O extrator com os três ou quatro tanques da extração em sério dará a solução da tomada com índices contínuos de ao redor 6-12%. Esta solução contém alguma fibra para dentro. Então o separador do disco separará a fibra.
Se o chá imediato solúvel em água frio é exigido, o separador do disco igualmente separará a maioria de óleo do chá. Dependa das exigências de cliente; poderia ser um separador do disco para a aplicação dupla (uma separação de duas fases e de três fases) ou os dois separadores do disco separadamente.
A solução separada será concentrada então pelo evaporador. Os índices contínuos depois que o evaporador é normalmente ao redor 30-45% (depende do tipo de chá).
O chá concentrado será secado então no pó do chá com o secador de pulverizador. O secador de pulverizador da pressão dará uma partícula mais grande, e o chá solúvel imediato.
Se o tamanho exigido do produto é mais grande, como 1 ou 2 milímetros, um granulador da cama fluida estão fornecidos a pedido.

Descrição da planta

ⅰ. Tanque da extração
Nosso tanque da extração é extensamente aplicável para o alimento farmacêutico, saudável, bebidas imediatas, e indústrias químicas. Nosso projeto especial fornece a eficiência de trabalho alta, e a operação conveniente. A seção de WIP (lavagem no lugar) está disponível a pedido.
Com multi-unidades de tanques da extração em série, nós poderíamos ter o processo da extração semi-contínuo, e extraímos a maioria dos ingredientes da matéria prima.
Algum chá especial exige o projeto especial reter o aroma. Nós temos o projeto para extrair o aroma e para separá-lo para um processo mais adicional.

ⅱ. Separador do disco (aplicações duplas)

O separador do disco é um tipo do equipamento da purificação usado nas indústrias da biotecnologia, as farmacêuticas, do pigmento, dos gêneros alimentícios, do óleo, as petroquímicas, e de leiteria para separar a mistura do “líquido -- líquido e contínuo – líquido” na proporção diferente.
Há fibras ou cinza muito baixa da porcentagem no extrato. Para certificar-se do produto final poderia ser 100% resolvido, nós sugerimos o separador do disco para remover as impurezas.
Para fazer o chá solúvel em água frio, nós devemos igualmente separar o óleo do chá. Podia ser um separador para separar separadamente o óleo e as impurezas insolúveis, ou dois separadores. Algum cliente igualmente exige um separador mais adicional refinar o óleo do chá.

ⅲ. Concentrador

Concentrador de vários estágios do vácuo

Nós sugerimos normalmente o evaporador de filme de queda dos multi-efeitos para concentrar o extrato antes do secador de pulverizador. Salvar a energia utilizando o vapor repetidamente. O calor de condensação pode igualmente ser recuperado, se o vapor do efeito dianteiro é comprimido a de alta pressão. A temperatura do vapor saturado que corresponde à pressão é igualmente mais alta e o vapor pode ser reutilizado aquecendo-se. O compressor do vapor do jato do vapor é usado sob este princípio.
O compressor do jato é operado em uma velocidade muito alta e não tem nenhuma peça móvel. A estrutura é simples e a operação segura.
Cada efeito do evaporador do cair-filme tem um sistema de distribuição superior. O líquido flui para baixo em cada tubo uniformemente, formando uma camada líquida fina da cavidade cilíndrica, os vapores flui axialmente para baixo.
O produto concentrado é separado dos vapores em duas etapas, em primeiro lugar à gama mais baixa pela gravidade, e em segundo lugar por um separador de ciclone eficiente alto. Os vapores limpos são usados então para aquecer o efeito seguinte, ou condensados (último efeito).
Lá concentradores igualmente de congelação. Mas o consumo do pó é muito altamente, assim que a aplicação não é larga.

ⅳ. Secador de pulverizador
Para ter a boa solubilidade, nós sugerimos normalmente o secador de pulverizador da pressão para esta aplicação.
A solução concentrada deve ser alimentada na torre de secagem pela bomba de homogeneização de alta pressão, e então ser pulverizada em grânulos finos. Os fluxos de ar filtrados e calorosos na torre de secagem através dos distribuidores do ar quente, e secarão os grânulos finos líquidos muito rapidamente. O produto seco será recolhido na parte inferior do secador de pulverizador, e nas multas a ser recolhidas nos ciclones.
Nosso projeto especial garantirá a qualidade do produto e reduzirá o consumo de energia.

Mas se você quer obter o produto imediato do chá do grânulo, a seguir nós recomendaria fortemente o secador de pulverizador de vários estágios do leito fluidizado da precisão da série de PFSD (produção contínua).

Secador de pulverizador de vários estágios do leito fluidizado da precisão da série PFSD-760

(Produção contínua).

Igualmente o seguinte granulador da cama fluida da série de FL (produção de grupo pequena do tamanho) é para a escolha dos usuários.

Granulador da cama fluida:

Quando um tamanho de partícula mais grande do produto é exigido, nós sugerimos o granulador da cama fluida que poderia produzir partículas de ao redor 1 a 2 milímetros.

No granulador, o pó imediato fino do chá é carregado em um recipiente de produto, e fluidificado pelo ar caloroso e filtrado. O extrato líquido do chá ou todo o outro sabor são pulverizados no poder fluidificado fazer grânulo.

ⅴ. Sistema da recuperação de calor
As folhas de chá da fermentação puderam ser usadas como o combustível do sistema. Mas as folhas de chá originais da fermentação são molhadas, não fáceis ser ardido. Assim nós pressionamos as folhas de chá primeiramente, e utilizamos então o ar quente da torre de secagem e o calor do gás de conduto para secar as folhas de chá antes que as alimente à fornalha ou à caldeira do ar quente.
ⅵ. Outras peças
Para ter a planta dirigida lisamente, nós igualmente configuramos alguns tanques de sedimentação, tanques do amortecedor, e outros tanques de armazenamento para o sistema.
O sistema de WIP (lavagem no lugar) é fornecido a pedido.


Fluxograma total:
