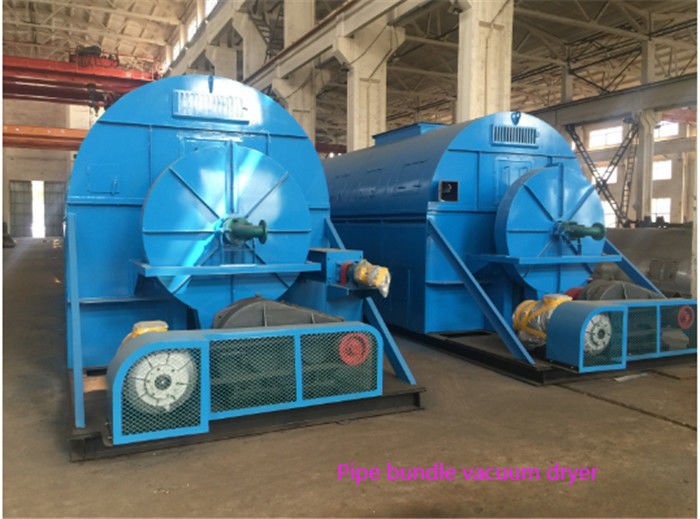

GZG 1800kg/H 200m2 que seca o secador do pacote de tubo da área

Descrição de produto

Secador do pacote de tubo

O secador do pacote de tubo é equipamento de secagem do a contracorrente aperfeiçoado nas bases de características especiais do processamento do amido. É especialmente eficaz em secar aplicações de materiais do índice de umidade fraca e alta em indústrias do processamento do amido de milho e de processamento do alimento & da grão.

Parâmetros técnicos:

Detalhes do produto:

Descrições gerais:

• O secador do pacote de tubo é baseado no modo da condução para secar. O produto a ser aquecidos e os únicos contatos secados cozinham os tubos calorosos, e não diretamente o vapor. Os pacotes de tubo são operados no princípio do contracorrente (isto é fluxos do vapor no sentido oposto a t0 o sentido do fluxo material). Os secadores do pacote de tubo são projetados considerando as características de fluxo úmido e seco do produto, a tendência da formação da crosta da protuberância e a sensibilidade térmica do material em condições secas.
• No secador do pacote de tubo os tubos são arranjados em uma maneira circunferencial na periferia interna do escudo de gerencio. Este conjunto inteiro do escudo e de tubos é apoiado em pneumáticos/rolos & conduzido através da movimentação apropriada da engrenagem. O material molhado da alimentação é alimentado através do bocal material da entrada instalado em uma extremidade do escudo do secador. Esta alimentação molhada é alimentada através do alimentador de parafuso. O material da alimentação regou nos tubos com a ajuda das lâminas de levantamento que são montadas no escudo de gerencio. O vapor entra nos tubos através da junção de gerencio instalada na extremidade material da descarga do escudo. O material obtém secado & descarregado dos portos materiais da descarga no escudo. Os vapores são removidos da extremidade da alimentação com a ajuda do ventilador da sução após ter separado multas no separador de ciclone. O arranjo de selagem apropriado é fornecido para impedir perdas do escapamento e do produto de ar.
• O pacote de tubo é girado dentro do alojamento isolado estacionário. O vapor é passado embora uma extremidade do pacote de tubo para de secagem e condensado é removida da outra extremidade. O material molhado da alimentação a ser secado é alimentado no alojamento estacionário do secador do bocal da alimentação em uma extremidade. O material obtém levantado acima & regado nos tubos com a ajuda das lâminas de levantamento fornecidas na periferia do pacote de tubo. O material obtém secado pela transferência térmica da condução & é descarregado da outra extremidade.

Características do secador do pacote de tubo da série de GZG:

O secador do pacote de tubo da série de GZG (secador do pacote da tubulação) é aquecido indireto, o tipo máquina do contato de secagem que pode ser fluxo paralelo e a secagem do contracorrente. É extremamente econômico e prático. Entre todos os tipos das máquinas de secagem, é o mais baixo em seu consumo de potência e em consumo de calor. Evaporar um quilograma da água consome somente 1,5 ao vapor 2kg, somente 50% do consumo do secador de fluidificação. Secar o pó fermentado de uma tonelada da grama consome 15kW/h, somente 25% compara ao leito fluidizado. O consumo da energia elétrica e o consumo do vapor alcançam o nível avançado dos mesmos produtos amáveis. Os materiais com índice de ponto alto podem ser secados, a flexibilidade de secagem são largos. O tempo de secagem pode ser ajustado de acordo com a exigência da propriedade e da umidade de materiais. Pode ser operação contínua da automatização alta, ou operação intermitente para o processo técnico especial. A máquina tem menos acessórios, processo técnico compacto e ocupa uma área pequena, além disso, é fácil instalar.

Descrição da estrutura e do material do equipamento

• a alimentação e o ponto de descarregamento podem ser determinados o cliente ou pelo processamento da procura.
• O plano de sugação do ar da parte superior do uso do sistema da exaustão, o ar de exaustão estará entrando no separador de ciclone de retirada de poeiras do ar (comprar separado) sob a pressão negativa e a saída da exaustão do ar pode assegurar-se de que não haja nenhuma poeira que está sendo descarregada.
• O algodão de mantimento térmico exterior da rocha do uso &=50mm.
• O baixo cilindro do empacotar-tubo usa a placa de aço inoxidável de &=4mm, o cilindro superior usa a placa de aço inoxidável de &=3mm; a chicana usa &=3mm de aço inoxidável; o tubo de aquecimento usa o tubo de rachamento do petróleo de GB9948/20#; o resto de que aço carbono do uso.
• a junção entre o tubo e o tubo de expansão do uso da placa do tubo para assegurar a força da conexão e para prolongar a longevidade da operação.

Descrição geral na segurança

Em caso do mau funcionamento ou da falha do equipamento, as medidas de defesa necessárias serão tomadas assegurar-se de que o equipamento e os produtos permaneçam em um estado seguro. Forneça as seguintes facilidades para assegurar a segurança de pessoais, de produtos e de equipamento:

A) Detecção de falha e notificação apropriadas do alarme

- Transmissor de pressão para o gás de funcionamento: o equipamento não pode começar ou o atomizador não pode pulverizar quando a pressão de gás é demasiado baixa. (opcional)

- Transmissor de pressão no recipiente: quando a pressão positiva no recipiente excede o valor ajustado, as válvulas da entrada e de tomada automaticamente perto de assegurarão a segurança do operador e da sala. (opcional)

- Transmissores de pressão para cada bolsa a ar do equipamento (limitado ao dispositivo da selagem da bolsa a ar caso necessário): quando a pressão de ar de cada selo da bolsa a ar do equipamento é demasiado baixa ou o escapamento ocorre, o equipamento não poderá começar ou alarmar-se ou parar. (opcional)

- Transmissor da corrente e da tensão: quando a corrente e a tensão são demasiado altas ou demasiado baixas durante o funcionamento do equipamento, o operador estará notificado para parar a máquina para a detecção ou a parada programada automática. (opcional)

B) Sinal de aviso do anfitrião/grupo principal

- avisos para todas as superfícies ajustadas quentes/principais.

- os sinais de aviso são mostrados abaixo:

- todas as peças de gerencio serão seladas corretamente.

C) O botão da parada de emergência será ficado situado em uma área acessível ao operador

- O botão para a parada de emergência é ajustado na tela da operação da relação homem-máquina, que é fácil de operar.

D) O ruído 1m longe do dispositivo está abaixo de DB 75.

- Depois que a fonte de ruído é isolada, o ruído do dispositivo pode ser menos do que 75db.

E) Ajuste um bom dispositivo aterrando em cada lugar do isolamento do equipamento, para eliminar melhor a eletricidade estática gerada quando o equipamento funciona.

F) Falha de energia e recuperação

- Em caso da falha de energia, a fim proteger o operador, o equipamento próprio e o produto, o equipamento estão em um estado da parada.

- É necessário que a intervenção humana deve ser exigida para reiniciar o poder, e o equipamento não pode correr automaticamente segundo as exigências do PBF quando o poder é reabastecido.

Aplicações:

1. A máquina de secagem é apropriada para secar os materiais fracos, por exemplo: forma do pó, da partícula e da fatia sem partículas grandes.

2. Aplicação na indústria química, na indústria alimentar, na indústria da alimentação e nas outras indústrias, por exemplo: fábrica do amido, fábrica da alimentação, fábrica de processamento da carne, fábrica do vinho, fábrica da cerveja e assim por diante.

Características do material

Fluxograma:

1. entrada material

2. dispositivo de condução

3. conector do vapor

4. escudo exterior

5. abertura da exaustão

6. fundação

7. o elemento interior da tubulação estraga

8. tomada material

9. conector da tomada do vapor
