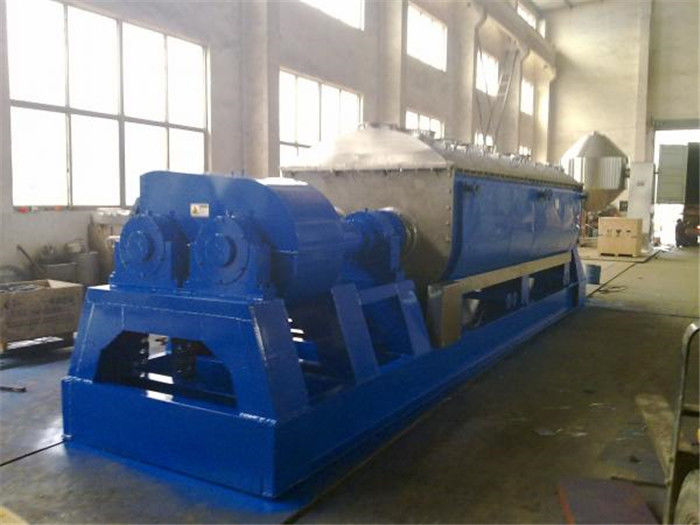

Secador oco diesel da condução da pá 20rpm do aquecimento KJG

Descrição de produto

Secador oco da pá da série de KJG (secador oco) do impulsor (secador da pá)

Descrição geral

Aplicável para secar ou refrigerar do estado da pasta, da partícula, do pó e da pasta de material, execute o processo de secagem, de refrigerar, de aquecer, de esterilizar, de reagir e de combustão sob a baixa temperatura. A lâmina de transferência especial da agitação e do aquecimento, faz a eficiência de transferência do calor elevado, e fornece a função da auto-limpeza. O calço especial deu forma à agitação e a lâmina de transferência do calor tem a eficiência do aquecimento alto e a função da auto-limpeza da superfície de transferência do aquecimento.

As lâminas em forma de cunha ocas são concentradas no eixo oco. Os meios de calor correm através da lâmina do eixo oco. A área de transferência do calor no volume eficaz é muito alta. A variação da temperatura de meios de aquecimento é o ℃ -40 ao ℃ 320. Pôde ser vapor, ou o estado líquido, tal como o vapor, o aquecimento indireto adjective térmico do óleo etc., lá não é nenhum calor realizado pelo ar. Todo o calor é utilizado para a secar o material exceto o perdido de camadas da isolação térmica. A superfície de lâmina em forma de cunha tem a função da auto-limpeza. Os movimentos relativos das partículas do produto e a ação de limpeza em forma de cunha dos efeitos de superfície, esta podem limpar o material unido à superfície em forma de cunha, assim que manter a limpeza da superfície de transferência do calor durante o trabalho. O escudo do secador oco da lâmina Ω-é dado forma, e 2 ou 4 partes de eixo de agitação oco são equipadas geralmente no escudo. Para evitar todo o escapamento do material ou recolher o vapor solvente material, há uma tampa terminal selada e uma tampa superior com o escudo. O porto da descarga é fornecido com uma placa de obstrução para assegurar a altura nivelada material, de modo que a superfície da transferência térmica seja coberta inteiramente pelo material e para indicar inteiramente a contribuição de superfície. Os meios de transferência do calor para correr através do conector da rotação, do escudo do revestimento e do eixo de agitação oco. Para assegurar o melhor efeito de transferência, o eixo de agitação oco adota a estrutura interior diferente de acordo com meios de aquecimento diferentes.

Detalhes do produto

Parâmetro técnico

Refs. Lista de parâmetro característico

Nota: alguns dos parâmetros são ajustados, e assunto ao projeto real.

Princípio do trabalho:

As superfícies da transferência térmica do secador oco da pá incluíram a pá, agitando o eixo, e a superfície da parede. E a área da transferência térmica da pá é a grande maioria, assim que a estrutura do equipamento é compacta e a área da transferência térmica do volume de unidade é alta. Agitar e misturar fazem o retorno material tempestuously de modo que o material possa obter o coeficiente de transferência térmica de calor elevado, a área ocupada e o espaço é pequeno e o custo de capital da planta salvar. Porque a estrutura da pá é especial, durante durante o período, material será expulsada e afrouxada, secagem reforçada. A relação de carregamento de secar a câmara é alta, ele pode ser 80~90%, tempo de secagem pode ser regulada de alguns minutos a algumas horas regulando a velocidade de alimentação, a velocidade giratória do eixo de agitação e a relação de carregamento. E do porto de alimentação a descarregar o porto o movimento do material é basicamente movimento do pistão. Sua distribuição do tempo de residência é estreita, assim que a umidade do produto é uniforme. A pá no eixo de agitação tem um determinado ângulo axial, assim que pode secar o material continuamente.

Estrutura do equipamento:

Tomando o tipo do dobro-eixo por exemplo para introduzir a estrutura (o secador da pá inclui o único eixo, o eixo dobro e o tipo dos quatro-eixos). Consiste no escudo W-dado forma com revestimento, tampa superior, dois eixos ocos com pás, duas tampas de extremidade, gerencie sobre um eixo o mecanismo da transmissão da tubulação do metal comum, flexível que inclui as engrenagens e a roda de corrente e etc.

Os núcleos do equipamento são os dois eixos ocos e as pás ocas soldados nos eixos. A forma da pá é forma hemi-circular oca da cunha-forma, dentro dela pode ser meio de aquecimento da entrada. Exceto a função de agitação, é igualmente o dispositivo da transferência térmica. Duas superfícies principais da transferência térmica das pás são superfície da inclinação. Quando materiais os contatos com a superfície da inclinação, grânulo deslizarão longe da superfície da inclinação com a rotação da pá. Pode permitir a transferência térmica é renovada continuamente, assim que a transferência térmica é reforçada. Na parte inferior do triângulo da pá há lâmina do raspador, ele pode varrer o material que os depósitos na parte inferior, assim que podem evitar o canto inoperante.

Há alguns equipamentos para a distribuição da pá e os tamanhos de cada parte. E na área de alimentação, secando a área e descarregando a área, não há únicas pás, mas igualmente unidade complementar, pode assegurar os trabalhos da máquina estavelmente, e seco uniformemente. Mais sobre, o tempo de residência pode ser regulado.

Aplicação

O secador da pá foi usado com sucesso no alimento, químico, petroquímica, na tintura, na lama industrial, etc. As características da transferência térmica, refrigerar, agitando permitem o equipamento de realizar as seguintes operações de unidade: calcinação (baixa temperatura), refrigerar, secar (recuperação solvente), aquecimento (derretimento), reação e esterilização. As lâminas de mistura, ao mesmo tempo, são superfícies da transferência térmica, e esta faz a área da transferência térmica em aumentos do volume de unidade, encurta o tempo de processamento. A lâmina da cunha atua superfície não única da transferência térmica mas igualmente possui a função da auto-limpeza. Compressão - a função de mistura da expansão faz o material seja misturada mesmo. O material é feito para mover-se ao longo do axial como o “pistão-fluxo”, e no intervalo axial, o inclinação material da temperatura, da umidade e do mixedness é muito pequeno.
1. o óleo condutor térmico é aplicado como o meio de aquecimento, o secador da pá para realizar a calcinação da baixa temperatura. Como: do sulfato de cálcio do dihydrate (CaSO4 2 H2O), calcinado no sulfato de cálcio do dihydrate com 1/2 H2O (Ca SO4. 1/2 H2O). O bicarbonato de sódio (NaHCO3) é calcinado na cinza de soda (Na2 CO3), etc.
2. Com o meio refrigerando, tal como a salmoura etc. da água, refrigerar bombeada dentro, o secador da pá pode ser usado refrigerando. Como: o refrigerador do alcaloide da pá usado na indústria do carbonato de sódio substituiu o refrigerador antiquado do alcaloide da refrigeração a ar, a energia de salvamento e o dispositivo do tratamento do gás da extremidade, reduzindo o custo de operação. Igualmente pode ser usado refrigerando o dióxido de titânio, o pó do ferro-níquel e vários tipos do pó e de materiais granulados. Do ℃ 1000, em um único material da máquina pode ser refrigerado menos ao ℃ de 40.
3. As funções principais do secador: sem usar o ar do aquecimento, pode fazer a recuperação solvente, o consumo de energia e o controle ambiental em uma condição ideal maleável ou manejável. É adaptado particularmente aos materiais que precisam de recuperar o material sensível solvente, térmico que é inflamável e fácil de oxidar. Foi in fine indústria química amplamente utilizada, indústria petroquímica e indústria da tintura.
4. No intervalo axial, a uniformidade da temperatura, umidade e mixedness, permite o equipamento de ser usada aquecendo-se ou derretendo, ou a reação de alguns materiais contínuos. Foi usada com sucesso no adubo composto e nas indústrias alteradas do amido. O secador da lâmina pode ser usado para o processo da esterilização para o alimento e a farinha. A grande área de aquecimento no volume eficaz da unidade pode logo aquecer o material à temperatura da esterilização, evitando a mudança material da qualidade devido ao aquecimento dos muitos tempos.

Espaço para materiais aplicados
Indústria petroquímica: pó do polyolefin, resina do policarbonato, polietileno da densidade do alto e baixo, polietileno linear da baixa densidade, partículas polyacetal, nylon 6, nylon 66, nylon 12, fibra de acetato da celulose, PPS, resina de allyl, projetando plásticos, PVC, o álcool polyvinyl, o poliestireno, o polipropileno, o poliéster, o formaldeído poli e o estireno - copolímero e etileno do acrilonitrilo - copolimerização do propileno.
Indústria da proteção ambiental: Lama de água de esgoto da Pta, água de galvanização da lama, fuligem da caldeira, desperdício farmacêutico, resíduos do desperdício do moinho de açúcar, resíduo gourmet do desperdício da fábrica do pó, cinza de mosca de carvão.
Indústria da alimentação: resíduo do molho de soja (offscum), alimentação da base do osso (matriz), as grões do destilador, saltos dos gêneros alimentícios, resíduo da maçã, casca alaranjada (pele), refeição de feijão de soja, alimentação do osso da galinha, farinha de peixes, aditivos da alimentação, lama biológica.

Indústria de gêneros alimentícios: amido, feijão de cacau, niblet.

Indústria química: Carbonato de sódio, adubo composto de NPK, caulim, bentonite, preto de carbono branco, conductex, phosphogypsum, floride do sódio da oxidação, nitrade do cal, carbonato do magnésio, cianureto de sódio, calmogstrin, sulfato de bário, annaline, carbonato de cálcio, corante, peneira molecular, saponin.

As características

1. O consumo de calor de secador da pá é baixo: Nenhum calor realizou-se pelo ar devido ao aquecimento indireto adjective; não há nenhuma camada da isolação térmica com a parede exterior do secador. Consome 1,2 quilogramas do vapor para evaporar 1kg da água para a secar o estado da pasta de material.

2. Baixo custo a investir no secador da lâmina: o volume eficaz da unidade tem uma grande superfície da transferência térmica, assim que o tempo de processamento é encurtado. O tamanho do equipamento é reduzido, como reduziria extremamente o espaço de construção da área e da construção.

3. A escala do material a ser processado é larga: Aqueça - o material sensível e os materiais a ser processados sob a alta temperatura puderam ser processados com meios de aquecimento diferentes. Os meios normais são: vapor, óleo térmico, água quente e água fria. Pôde ser operação contínua ou de grupo, amplamente utilizada em muitas áreas.

4. A poluição é menos: Sem aplicação ou arrastamento de ar, pouca o pó é arrastado muito, menos material é perdido assim. O solvente evaporado é muito poucos, ele fácil ser processado. Para o material que pôde causar a poluição ou o solvente a ser recuperado, pôde adotar a circulação selada.

5. O custo de operação é baixo: 1hour/day.operator é bastante para a operação normal. A baixa velocidade de agitação e a estrutura razoável, a quantidade gasta são poucas, e a taxa da manutenção é baixa.

6. Operação constante: As partículas materiais contactam inteiramente a superfície de transferência do calor, devido ao efeito de compressão e deagitação especial da lâmina dada forma calço. O inclinação (ou a diferença) da temperatura, a umidade e o mixedness são muito pequeno na área axial diferente, assim que para assegurar a estabilidade do processo.

7. Aqueça indiretamente, material não pode ser poluído.

8. A velocidade giratória do eixo da pá é baixa, não destruirá a forma e a propriedade do produto.

Fluxograma
