Sobre o secador giratório da condução do alarme 200TPH HZG da temperatura
Detalhes do produto:
| Lugar de origem: | CHINA |
| Marca: | XIANDAO |
| Certificação: | CE / UL / SGS / EAC / CR – TU |
| Número do modelo: | HZG |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | Negotiation |
| Detalhes da embalagem: | caso de madeira |
| Tempo de entrega: | 8~18 SEMANAS |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 20 grupos pelo mês |
|
Informação detalhada |
|||
| Nome do produto: | Secador giratório/estufa giratória | moc: | AÇO CARBONO DE SUS316/SUS304/, ETC. |
|---|---|---|---|
| Fonte de calor: | Vapor/gás/diesel elétricos/naturais/e | Capacidade: | Personalizado |
| Fonte de alimentação: | Personalizado | Densidade: | Personalizado |
| Modelo: | HZG | Tipo: | XIANDAO |
| Realçar: | Secador da condução 200TPH,Secador da condução de EAC,Máquina 200TPH mais seca giratória |
||
Descrição de produto
Máquina de secagem condutora giratória do estilo de HZG (secador giratório, secador de gerencio, máquina de secagem giratória, equipamento de secagem giratório)
Parâmetros técnicos:
|
Especs. (m) |
Produção Capacility (t/h) | Velocidade de rotação do cilindro (RPM) | Poder do motor (quilowatts) |
Ângulo da instalação (°) |
Descarregando a umidade |
| Φ1.2×6~10 | 1.5~4 | 1~10 | 7,5 | 3~5 | ≤5% |
| Φ1.4×12~18 | 2.5~6 | 1~10 | 15 | 3~5 | ≤5% |
| Φ1.8×12~18 | 5~12 | 1~10 | 22 | 3~5 | ≤5% |
| Φ2.0×12~22 | 6~15 | 1~8 | 30 | 3~5 | ≤5% |
| Φ2.4×15~20 | 9~20 | 1~8 | 37 | 3~5 | ≤5% |
| Φ2.8×20 | 20~50 | 1~8 | 55 | 3~5 | ≤5% |
| Φ3.2×25 | 30~80 | 1~6 | 75 | 3~5 | ≤5% |
| Φ3.8×30 | 40~100 | 1~6 | 90 | 3~5 | ≤5% |
| Φ4.0×35 | 50~120 | 1~4 | 110 | 3~5 | ≤5% |
| Φ4.6×40 | 65~150 | 1~4 | 132 | 3~5 | ≤5% |
| Φ5.0×40 | 80~200 | 1~4 | 160 | 3~5 | ≤5% |
Descrição geral
Na maior parte a máquina é usada dentro pela queimadura da forragem pulverizada do ímã oxigênio rígido, ele é igualmente apropriada para o cimento, metalurgia e indústria química, é composta do corpo principal da estufa e o corpo etc. da estufa do aquecimento da movimentação do grupo da tubulação refrigerando de apoio e do apoio o grupo da movimentação, o sistema de combustível, o grupo do ar secundário do controle da eletricidade, a poeira da exaustão e. A máquina tem funcionar como: dê um alarme para a temperatura excedente, dê um alarme para a carga excedente, auto controle para a temperatura de trabalho, atmosfera do oxigênio é ajustável na estufa etc.
Detalhes do produto
| Material do metal: | AÇO CARBONO DE SUS316/SUS304/, ETC. |
| Fonte de calor: | Vapor/gás/diesel elétrico/natural/etc.; |
| Capacidade: | Personalizado |
| Fonte de alimentação: | Personalizado |
| Densidade: | Personalizado |
| Nome: | Estufa giratória de secador giratório |
Refs. Análise de parâmetros técnicos do processo relevante em casos reais da aplicação:
| Tipo | Sequência | Sequência | Retrógrado | Retrógrado | Aquecimento composto | Aquecimento composto |
| Tipo material | Minério | Agente de sopro de formação de espuma de HP | Cinza do alto-forno | Thiamine | Adubo do fosfato | Carvão |
| Capacidade de processo | 1000 | 466 | 15000 | 20000 | 12000 | 5000 |
| Índice de água inicial | 30 | 13 | 6 | 1,5 | 5 | 6,5 |
| Índice de água final (%) | 15 | 0,3 | 1 | 0,1 | 0,1 | 0,1 |
| Tamanho de grão médio (milímetros) | 6,5 | 0,05 | 4,7 | 0.5-1.7 | 0,5 | 5 |
| Acumulação material severa (kg/m3) | 770 | 800 | 1890 | 1100 | 1500 | 750 |
| Taxa quente da explosão (kg/h) | 3900 | 5400 | 10750 | 9800 | 6500 | 16000 |
| Temperatura do gás da entrada (°C) | 600 | 165 | 500 | 180 | 650 | 570 |
| Temperatura da tomada do material (°C) | 42 | 100 | 70 | 80 | 75 | |
| Método de aquecimento | Gás de carvão | Aquecimento da eletricidade do vapor | Óleo pesado | Fornalha do ar quente de carvão | Óleo pesado | Óleo pesado |
| Coeficiente material do bloco | 6 | 6,3 | 7 | 7,5 | 7,8 | 18 |
| Revolução (RPM) | 4 | 4 | 3,5 | 3 | 4 | 2 |
| Inclinação | 0,04 | 0,005 | 0,03 | 0,05 | 0,05 | 0,043 |
| Número de placa da cópia | 12 | 24 | 12 | 22 |
Cylinder8 interno |
Cilindro interno 6 |
| Diâmetro mais seco (m) | 2,0 | 1,5 | 2 | 2,3 |
Cylinder2 exterior |
Cylinder2.4 exterior |
| Comprimento mais seco (m) | 20 | 12 | 17 | 15 | 10 | 16 |
| Conduzindo o pó (quilowatts) | 22 | 7,5 | 15 | 11 | 11 | 15 |
O princípio de trabalho
Quando a matéria prima úmida é alimentada de um material, está virada através das lâminas que são distribuídas dentro do cilindro e serão distribuídas uniformemente no secador e no contato inteiramente com o ar quente atual contrário. Desta maneira, o processo de condução de calor é aumentado. Durante o período de seco, sob o efeito de blades/or inclinado dobrou bafflers e o córrego de ar quente, matéria prima pode ser movido para a seção da estrela do secador e ser descarregado de descarregar o valor.
Aplicações
É apropriado para secar as seguintes matérias primas, eles é grânulo com gravidade específica pesada na indústria química, indústria da mina, indústria da metalurgia tal como o minério, escória, carvão, pó metálico, adubo do fósforo, sulfato da amônia. Além disso para as matérias primas que são grânulo com exigências especiais, tais como o agente de formação de espuma de HP vesicant/or, os sedimentos, o carbonato de cálcio claro, a terra branca ativa, o pó magnético, a grafite, a retardação da medicina e as matérias primas que precisam a baixa temperatura e no grupo continuamente.
Características
1. O nível da motorização do tambor é alto, e a capacidade de produção é alta;
2. A resistência que as passagens materiais através do tambor são menos, e o consumo de potência são baixos.
3. a capacidade da aplicação aos caráteres diferentes dos materiais é alta.
4. A operação é estável, a taxa da operação é baixa, e a uniformidade da secagem do produto é boa.

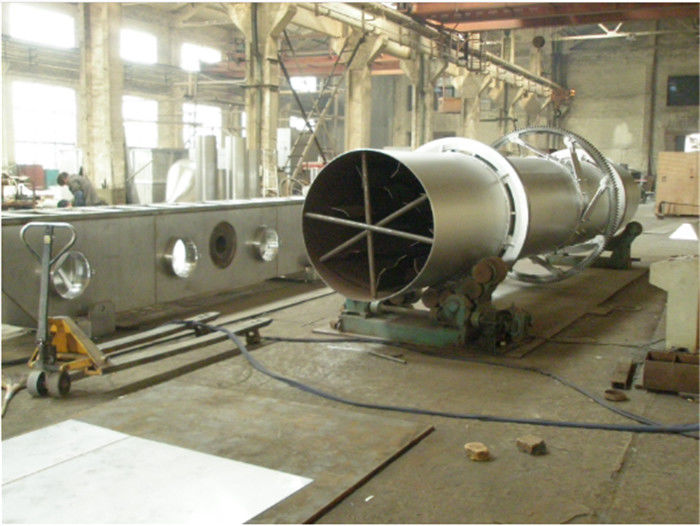

Imagens giratórias da eficiência elevada do aquecimento de gás natural da máquina de secagem do vácuo do tambor
Fluxograma
