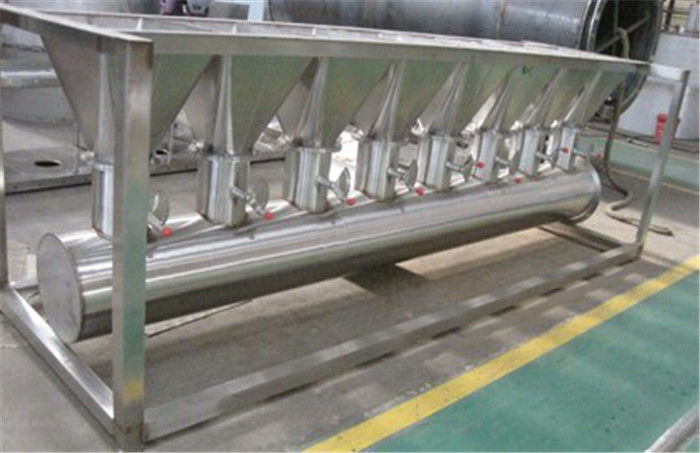

HMI abotoam o secador horizontal da cama fluida do controle SUS304 XF

Descrição de produto

XF horizontal (secador horizontal) da cama fluida (FBD)

Descrição do produto:

Secador de leito fluidizado horizontal, igualmente conhecido como o secador de leito fluidizado, usado principalmente secando o pó de afrouxamento ou o material granulado. E é trabalhado extensamente como o secador na indústria. Este dispositivo é simples na estrutura, opera-se convenientemente e tem-se a eficiência térmica alta. É amplamente utilizado na indústria do produto químico, da mineração, da medicina, do alimento, do processamento da grão, da alimentação, a industrial e da cidade do tratamento de esgotos.

Após o uso e uma melhoria de mais de 20 anos, hoje em dia, transformou-se um dispositivo de secagem popular nos campos de farmacêutico, químicos, gêneros alimentícios, indústria de processamento da grão e assim por diante. Consiste no filtro de ar, cama fluida, separador de ciclone, coletor de poeira, fã centrífugo de alta velocidade, armário de controle e assim por diante.

Devido à diferença da propriedade da matéria prima, é necessário equipar-se com o sistema de retirada de poeiras de acordo com as necessidades necessárias. Pode selecionar o separador de ciclone e o filtro de saco de pano ou somente escolher um deles. Geralmente, se a densidade de maioria da matéria prima é pesada, pode escolher o o ciclone, se a matéria prima é leve na densidade de maioria, ele pode escolher o filtro de saco para recolhê-lo. O sistema do transtorte pneumático está disponível a pedido. Há dois tipos das operações para esta máquina--- tipo contínuo e intermitente.

Detalhes do produto: Máquina de secagem horizontal da cama fluida do secador da cama fluida da série de XF (FBD)

Princípio de funcionamento:

Usando o princípio de fluidificação, as partículas contínuas suspendidas em um meio de secagem a gás quente no processo de secagem. O material contínuo granulado é alimentado ao secador de leito fluidizado pelo alimentador. O ventilador funde o ar quente limpo filtrado aquecido no leito fluidizado na parte inferior da placa e da fluidificação da distribuição ao calor gás-contínuo e na troca maciça para aquecer o material contínuo. E de calor do meio o contato inteiramente com as partículas contínuas a ser secadas. Porque o material agita violentamente, a resistência do filme de gás reduziu-se extremamente, consequentemente, a intensidade de secagem é muito alta. Após aquecido pelo filtro e pelo calefator de ar, o ar é transportado na parte inferior de uma câmara pequena por cada ramo, e participa na câmara de secagem através da placa perfurada, secando a tela de malha perfurada até os materiais é fluidificar secada. O material secado é descarregado da tomada de descarga. O gás de exaustão é descarregado da parte superior do leito fluidizado e o poder contínuo será recolhido pelo espanador do saco do separador ou do pano de ciclone.

Entrementes atravessando o separador de ciclone e o filtro de saco, o ar de exaustão sai finalmente da parte superior de secar a câmara e descarregado pelo fã.

A produção automática pode ser realizada. É um tipo do equipamento de secagem contínuo. É rápido em secar a velocidade, baixa na temperatura de secagem, pode garantir a qualidade dos produtos e é em conformidade com as exigências do PBF.

Características de desempenho:

, Estrutura simples e manutenção conveniente.

B, operação fácil e corredor estável

C, contato gás-contínuo do uniforme, velocidade relativa alta e velocidade da transferência térmica, eficiência térmica alta.

D, nenhumas peças de gerencio, peças de vibração, baixo custo de manutenção.

F, baixa temperatura de secagem ao calor - os materiais sensíveis e as partículas não serão danificados.

Materiais adaptados:

O leito fluidizado horizontal da multi-câmara é apropriado para a partícula média que varia o tamanho de granulado, do pó, volume e secando o calor - materiais sensíveis de 50 a 5000 mícrons. Pode ser amplamente utilizado no produto químico, na mineração, na medicina, na transformação de produtos alimentares, no alimento, na alimentação, em industriais e a indústria do tratamento de esgotos da cidade.

Aplicação:

O processo de secagem de medicinas, matéria prima química, gêneros alimentícios, grão que processa, alimenta e assim por diante. Por exemplo, medicina crua, tabuleta, medicina chinesa, gêneros alimentícios da proteção sanitária, bebidas, germe do milho, alimentação, resina, ácido cítrico e outros pós. O diâmetro apropriado da matéria prima é normalmente 0.1-0.6mm. O diâmetro o mais aplicável da matéria prima será 0.5-3mm.

Diagrama esquemático da instalação:

Um tipo: equipado com o B do separador de ciclone: C interno do saco: Equipado com o filtro do ciclone separator+bag

1. Máquina portuária de alimentação de 2. canos principais                    1. porto de alimentação     2. saco interno                             1. máquina portuária de alimentação de 2. canos principais

3. Fã da explosão do calefator de ar 4.                                 3. calefator de ar principal da máquina 4.                              3. calefator de ar     4. fã da explosão

5. Fã da sução do separador de ciclone 6.               5. fã da explosão        6. fã da sução                             5. separador de ciclone & filtro de saco

7. Porto material da descarga                              7. porto da descarga                                                  6. porto da descarga do fã 7. da sução

Instruções de instalação:

1. O equipamento deve ser colocado no nível, fixado pelo parafuso de fundação, e as peças devem ser com boa selagem.

2. O fã pode ser sala exterior ajustada ou pô-la na sala separada

3. A disposição pode ser ajustada com base na condição do local.

TECHNICALPARAMETERS

Notas:

1. Temperatura interna: ~300 ^OC.

2. Se a área da cama é mais grande do que 4m2, a seguir o secador está usado principalmente no campo da medicina; Se a área da cama está entre 5m2 ~20m2, a seguir o secador está usado principalmente no campo químico.

3. A capacidade de secagem é medida baseada na umidade preliminar do cristal da ameixa é 20% e sua umidade final é 5% e a temperatura da entrada de ar é 130℃. A capacidade de secagem de outras matérias primas será baseada na condição de secagem prática. Ao escolher modelos, note por favor isso: O modelo A deve ser combinado com o separador de ciclone e o modelo B com o coletor de poeira interno do saco e o modelo C com o coletor de separador de ciclone e de poeira do saco.

4. Modo de alimentação:

1) Alimentação da estrela;

2) Estrela que alimenta com transtorte pneumático;

3) Transporte de correia;

4) Personalizado.

5. a produção automatizada pode ser realizada.

6. Projeto personalizado conforme exigências de usuário.

7. O poder do fã é dependido dos desempenhos materiais.
