Sistema de controlo de automatização industrial de relação de máquina humana

Sistema de controlo de automatização industrial avançada

Descrição

O sistema de controlo automático é composto do controlador do PLC, aplicando o controlador programável da lógica da empresa de SIEMENS de S7-315 2DP, e baseado no software de programação de ETAPA 5,5, o começo e a parada e bloqueio do controle da planta, de laço do PID e do alarme de parâmetros de processo e etc. Pode ser realizado. O sistema de controlo aceita primeiramente os comandos do operador e então dos juizes se as condições da lógica do programa do processo estarão satisfeitas de acordo com a informação recolhida do campo. Se as circunstâncias se estabelecem, os sinais de saídas do programa de controle em uma ordem específica ativar ou fechar todos os tipos do equipamento no processo do controle.

A relação da humano-máquina de HMI é configurada pelo software SIMATIC WinCC da configuração de SIEMENS, que realiza a monitoração da operação, do estado da operação, a análise de dados, a gravação e a impressão do sistema de controlo do equipamento de secagem. Terminou a combinação orgânica de equipamento e de pessoais de campo. Com o HMI, o operador pode entrar os comandos, e entrar parâmetros ou fórmulas diferentes de processo para terminar a produção de produtos diferentes. Ao mesmo tempo, nós podemos obter a informação sobre o estado do sistema. Nós podemos igualmente inquirir sobre a informação atual da produção do sistema, ou o traço (inquira) os dados importantes do registro do processo de produção histórico. Se há uma situação anormal, o sistema mandará o sinal de alarme.

Diagrama centrífugo da relação do painel de controle do secador de pulverizador ICP da precisão PSD-90

Detalhes do produto

Os dados do campo são recolhidos através de PLC S7-315, e os dados recolhidos são indicados e gravados no computador que toma o WinCC como o software da configuração usando o módulo CP343-1 com o protocolo do TCP/IP.

Os dados recolheram no PLC são enviados igualmente a um computador remoto através do router industrial (CUBO).

Programação do software do PLC e de software informático do anfitrião para aplicar a estrutura do programa S88 e o projeto modularized.

De acordo com objetos diferentes do controle, os moldes do motor (dois tipos que incluem o controle do inversor e o controle direto do começo) são escritos, incluindo os módulos da válvula, moldes entrados análogos, moldes da saída análoga, moldes do laço de controle do PID e etc….

Em virtude de controle de processos, o bloco do GRÁFICO de SIEMENS é aplicado programando, fazendo o esclarecedor do processo.

O processo de secagem é refinado a um número de processos pequenos (tais como a operação fria, a operação quente, a operação de água, a operação material, a secagem, etc.).

A finalidade do sistema de controlo automático é assegurar o funcionamento normal dos equipamentos e conseguir a estabilidade da qualidade de produto controlando e monitorando os parâmetros de processo importantes do secador de pulverizador.

Grande local mais seco do controle da torre do pulverizador

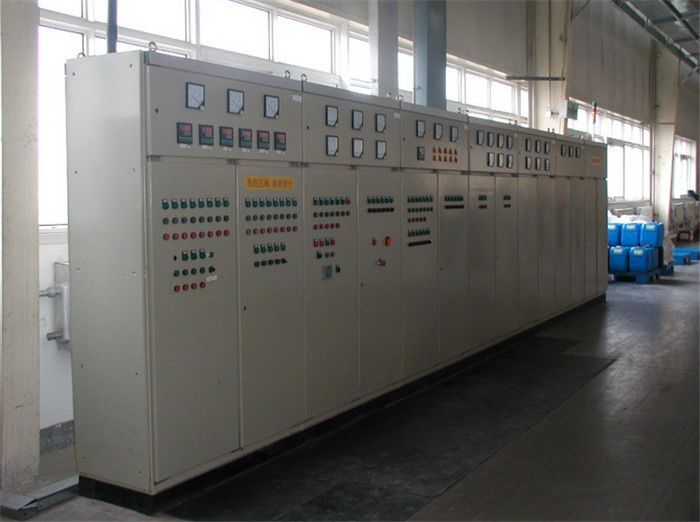

Grande armário de controle mais seco do campo da torre do pulverizador:

Painel de sistema de controlo & de toque de lógica do programa de SIMATIC
