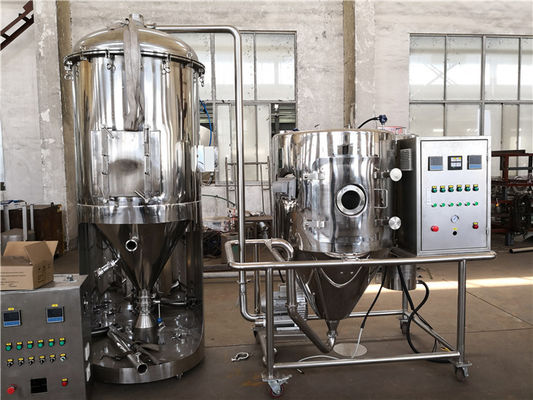

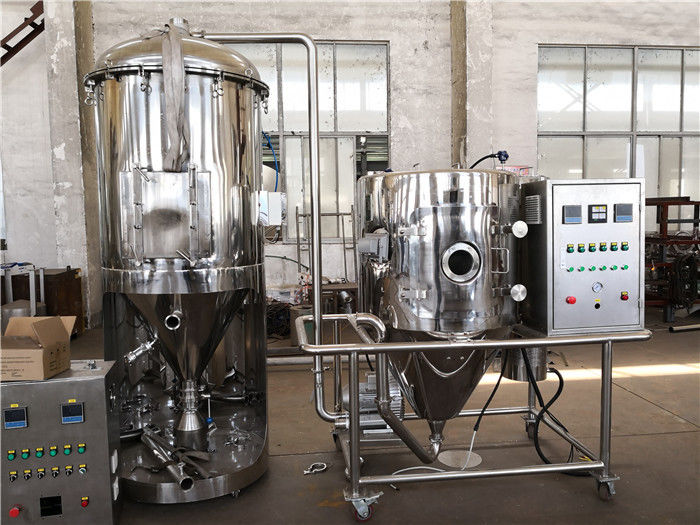

Máquina seca giratória do pulverizador do material de construção 50000kg/H LPG

Descrição de produto

Secador de pulverizador giratório da série do LPG/centrífugo padrão



Descrição geral da planta

A secagem de pulverizador é a tecnologia a mais amplamente utilizada na produção industrial que usa o líquido para a secagem e a granulação, e é o mais apropriado para produzir o pó contínuo ou produtos granulados dos materiais líquidos, tais como soluções, emulsões, suspensões e pastas pumpable.

As séries de PSD de secadores de pulverizador farmacêuticos da precisão desenvolvidos por nossa empresa não têm a boa aparência, de alta qualidade e a nenhuma deterioração dos produtos do alvo após a secagem, que melhorará inevitavelmente extremamente os benefícios econômicos da fábrica.

Esta série de planta pode ser usada extensivamente na indústria química, petroquímica, metalúrgica, cerâmica, clara, no alimento, no material farmacêutico, de construção e em indústrias químicas da silvicultura, e na indústria bioquímica etc….



Material:	AÇO CARBONO DE SUS316/SUS304/, ETC.	Fonte de calor:	Vapor/gás/diesel elétrico/natural/etc.
Capacidade:	10-10000kg pela hora	Evaporação da água:	5-5000kg pela hora
Temp:	120-600 ' C	Secando o teste padrão:	Secagem contínua
Documento:	Q.I. DO FAT//OQ/PQ	Certificado:	CE/UL /CU-TR
Controle:	HMI & BOTÃO	Modo de atomização:	Atomizador giratório
Luz alta:	uma máquina mais seca do alimento, pulveriza o equipamento de secagem





Princípio de funcionamento

O secador de pulverizador centrífugo de alta velocidade da série do LPG adota o atomizador centrífugo de alta velocidade do disco na parte superior da câmara de secagem para atomizar simultaneamente a alimentação névoa-como em gotas finas, e o calor da conduta & troca maciça com o ar quente que entra na torre com uma distribuição especial em uma trilha de harmonização do movimento, e evapora a água extremamente em um curto período de tempo formar um produto seco pulverulento uniforme.



Perfil do processo

Após filtrado e aquecido o ar participa no distribuidor do ar na parte superior do secador. O ar quente participa na sala de secagem no formulário espiral e uniformemente. Passando através do pulverizador centrífugo de alta velocidade na parte superior da torre, o líquido material girará e será pulverizado nos grânulos líquidos da névoa extremamente fina. Com o curto período de tempo mesmo de contactar o ar do calor, os materiais podem ser secados nos produtos finais. Os produtos finais serão descarregados continuamente da parte inferior da torre de secagem e dos ciclones. O gás de desperdício será descarregado através do exaustor.



Vantagens desta planta nas tecnologias de processamento



É caracterizado com processo de secagem rápido, eficiência elevada, bom um nível de controle do ambiente operacional da planta e da automatização avançada e etc., tão

podem fornecer uma garantia forte da tecnologia de processamento para obter o nível de alta qualidade do produto do alvo, e podem manter a cor, a fragrância e o gosto do produto, e um bom dispersibility, uma fluidez, uma solubilidade, uma regularidade e uma pureza alta.



A velocidade de secagem é rápida, e a área de superfície do líquido material é aumentada extremamente após a atomização. No fluxo de ar quente, 95%-98% da água podem ser evaporadas imediatamente, e o tempo de secagem é somente alguns segundos, consequentemente esta planta é especialmente apropriada para a secagem de materiais calor-sensíveis.



O processo de produção é simplificado e é conveniente operar-se e controlar. Para líquidos com um índice de umidade de 40-60% (até 90% para materiais especiais), podem ser secados em produtos do pó ao mesmo tempo, sem esmagar e selecionar após a secagem, e o processo de produção é reduzido e a pureza do produto é melhorada.



Quando o tamanho de partícula e a distribuição dos produtos finais, dos índices de água residuais, da densidade maciça e da forma da partícula devem encontrar o padrão preciso, a secagem de pulverizador é uma das tecnologias as mais desejadas.



Na prática da produção, mudando as condições operacionais para ajustar os parâmetros de processo, dentro de alguma escala, é conveniente controlar e controlar o tamanho de partícula do produto, a densidade de volume, a umidade, etc….



Além, após ser de aquecimento e de derretimento, a planta pode igualmente ser aplicada frio-formando e granulando para alguns materiais especiais da cera do polietileno, do biofertilizante, do adubo composto, etc….



Descrições da função



1. Componentes do núcleo do atomizador: Todos os rolamentos da elevada precisão (rolamentos, Suécia de SKF), lo do ≤ 5μm do valor da vibração da nenhum-carga, ≤ 15μm do valor da vibração do anúncio;

2. Operação sem problemas: até 7.000 horas ou mais;

3. Quantidade de alimentação total do atomizador: 1-50,000kg/h;

4. Sistema de controlo elétrico: secundário-níveis, tamanho, variedade de opções do controle para encontrar necessidades diferentes; aproximação clássica da lógica; sistema de simulação de processo dinâmico; Programação de software especial de FX-DU/WIN-C; Controle do PLC; monitoração da configuração; controle operacional do tela táctil da relação homem-máquina;

5. A máquina de secagem farmacêutica pode ser adicionada: agitação, gás varrendo, revestimento refrigerando e outros dispositivos, conduzindo tudo em conformidade com exigências do PBF.



Introdução aos sistemas principais da configuração da planta



Para o secador de pulverizador giratório de alta velocidade da série do LPG, consiste no sistema de entrega da alimentação, sistema para o ar que filtra e aquecendo-se, o sistema de atomização da alimentação, secando a câmara, o sistema para o ar que esgota e o produto que recolhe, sistema de controlo elétrico e assim por diante, a descrição para cada sistema é como segue:



1. O sistema de entrega líquido consiste no tanque líquido, filtro magnético, bomba e assim por diante a respeito de para assegurar o líquido participa no atomizador lisamente.

sistema 2.Air de filtração e sistema de aquecimento



Antes que o ar fresco participe no calefator, deve passar através do filtro de Pre&post primeiramente, e então entrar no calefator para aquecer-se. Para o método de aquecimento, há radiador elétrico do vapor do calefator, fornalha de gás e assim por diante. Que método escolher depende das condições do local de cliente. Para assegurar o meio de secagem para participar na câmara de secagem com pureza alta, o ar caloroso deve atravessar o filtro da eficiência elevada incorpora antes a câmara de secagem.



3. Sistema de atomização

O sistema de atomização consiste no atomizador centrífugo de alta velocidade com inversor e assim por diante. O pó do atomizador centrífugo de alta velocidade está entre 40-120 mícrons.



4. Secando o sistema da câmara



A câmara de secagem consiste no escudo espiral, distribuidor do ar quente, principal

torre e encaixes relevantes.

a) O distribuidor do escudo espiral e do ar quente: o distribuidor do escudo espiral e do ar quente na entrada de ar da parte superior da torre pode regular o ângulo da rotação do fluxo de ar de acordo com a condição específica, para guiar eficazmente o fluxo de ar dentro da torre e para evitar a vara material no wall.in o meio lá é a posição para instalar o atomizador.

b) Torre de secagem: A parede interna é folha do espelho do SUS, anúncio soldado pela soldadura de arco. A isolação é lã de rocha.

c) A torre é porto da câmara de visita e da vista a respeito de conveniente limpar e manter a torre. Para a relação transversal do corpo da torre, o cotovelo da tubulação é projeto da extremidade do arco, reduz o ângulo inoperante; tipo selado.

d) A torre principal é equipada com o martelo de ar, controlado o pulso, e pela batida da torre de secagem principal oportuna a respeito de para evitar a vara da poeira na parede.



5. Exaustão do ar e sistema de coleta do produto

Para o sistema de coleta do material, há diversos tipos. Como o ciclone, filtro de cyclone+bag, filtro de saco, purificador do ciclone +water e assim por diante. O método é segundo a propriedade material própria. Para o sistema de filtração para o ar da tomada, nós temos o filtro a pedido.



6. Sistema de controlo elétrico

HMI+PLC, cada parâmetro pode ser indicado na tela. Cada parâmetro pode ser controlado e gravado facilmente.



Fluxograma (1)





Fluxograma (2)

Consulte das partes principais da planta:



Atomizador: O mecanismo refrigerando na parte superior da torre reduz a temperatura da parede interna da torre; as inovações técnicas destas medidas práticas e eficazes resolvem os problemas práticos, e igualmente representam um outro pulo tecnologico no problema de secar extratos tradicionais da medicina chinesa.



Características do atomizador giratório



◆A velocidade de secagem é alta ao atomizar o líquido material, a área de superfície do material aumentará extremamente. No fluxo de ar quente, 95%-98% da água podem ser evaporadas em um momento. Terminar a secagem toma somente diversos segundos. Isto é especialmente apropriado para secar o calor e os materiais sensíveis.

◆Seus produtos finais possuem a boas uniformidade, capacidade do fluxo & solubilidade. E os produtos finais são altos na pureza e bons na qualidade.

◆Os procedimentos da produção são simples e a operação e o controle são fáceis. O líquido com índices de umidade de 40-60% (para materiais especiais, os índices puderam ser até 90%) pode ser secado nos produtos do pó ou da partícula uma vez ao momento. Após o processo de secagem, não há nenhuma necessidade para despedaçar-se e classificar, para reduzir os procedimentos da operação na produção e aumentar a pureza do produto. O diâmetro da partícula do produto, a frouxidão e o índice de água podem ser ajustados com da mudança da condição da operação dentro de alguma escala. É muito conveniente controlar e operar-se.



Ar quente distribuidor do distribuidor (isto é, volute do ar quente e ar quente): através da câmara espiral logarítmica do fluxo de ar, o ar quente é distribuído uniformemente no sentido circunferencial; há dois grupos de lâminas do guia, e a direção do vento e a velocidade são ajustadas ajustando o ângulo das lâminas do guia para fazer o ar quente e as gotas atomizadas estão no melhor contato; ao mesmo tempo, o ar quente é distribuído uniformemente e espiralmente na torre de secagem, e contactado uniformemente com as gotas atomizadas do material e do efeito de secagem ideal é conseguido.



Várias especificações do disco giratório do atomizador

Máquina de equilíbrio dinâmica para o disco da atomização

Uma bomba de parafuso de NETZSCH fornece continuamente a alimentação da suspensão ao atomizador giratório

Conjunto de controle Gás-ateado fogo Direct do queimador

Queimador Gás-ateado fogo Direct



Distribuidor do ar



Parâmetros técnicos:

Tipo Artigo		LPG -5	LPG -25	LPG -50	LPG -100	LPG -150	LPG -200	LPG -500	LPG -800	LPG -1000	LPG -2000	LPG -3000	LPG -4500	LPG -6500
Evaporação da água (kg/h)		5	25	50	100	150	200	500	800	1000	2000	3000	4500	6500
Pulverize/tipo de atomização		Atomizador giratório
Velocidade do atomizador (r/min)		25000		18000		16000			12000-13000			11000-12000
Diâmetro de atomização (milímetros)		50		102		108			180-210		Determinado de acordo com exigências do processo
Diâmetro da câmara (m)	D	0,9	1,75	2,3	2,7	3	3,2	4,7	5,6	6,2	Determinado de acordo com o fluxo de processo, as condições do local e as exigências de usuário
L (m)	M	1,6	4	4,5	5,2	7	7,5	12,5	13,5	14,5
W (m)	L	0,91	2,7	2,8	3,5	5,5	6	8	12	14
H (m)	H	1,75	4,5	5,5	6,7	7,2	8	10	11	15
Altura de levantamento do atomizador (m)	H1	-	2,5	2,5	3,2	3,2	3,2	3,2	3,2	3,2
Nota: A quantidade de evaporação da água é relacionada às características do material, do índice contínuo e da temperatura da entrada e da tomada de ar quente.



Curva da evaporação da umidade:

Devido ao fato de que o secador de pulverizador pertence ao equipamento não padronizado, que muda com os fatores da exigência tecnologico do usuário, a função dos materiais e as condições do local, a carta pode ser selecionada para a referência dos usuários. Encha por favor no “formulário de condições do projeto” e retorne-o a nossa empresa. Nós oferecer-lhe-emos um plano racional da configuração.



Notas: para a capacidade da evaporação da água, parentes à propriedade material, a entrada e as temperaturas da tomada, referem por favor o seguinte diagrama.





Fotos originais da planta e das suas instalações

Secador de pulverizador giratório com um diâmetro de 9 medidores



Espaço de aplicação



◆Indústria química: Fluoreto de sódio (potássio), corante e pigmento alcalinos, corante intermediário, adubo composto, ácido silicic formic, catalizador, agente ácido sulfúrico, ácido aminado, carbono branco e assim por diante.

◆Plásticos e resina: Emulsão do AB, do ABS, resina ácida úrico, resina fenólico do aldeído, resina do ureia-formaldeído, resina do formaldeído, polietileno, chloroprene poli e etc.

◆Indústria alimentar: O pó de leite gordo, proteína, pó de leite do cacau, substitui o pó de leite, a clara de ovos (gema), o alimento e a planta, aveia, suco da galinha, café, chá solúvel imediato, carne de tempero, proteína, feijão de soja, proteína do amendoim, hydrolysate e assim por diante.

◆Açúcar, xarope de milho, amido de milho, glicose, pectina, açúcar de malte, potássio ácido sorbic e etc.

◆Cerâmico: Óxido de alumínio, material do azulejo, óxido de magnésio, talco e assim por diante.



Sistema de controlo de automatização industrial avançada

O sistema de controlo da automatização adotou software de programação baseado 2DP grammable STEP7 5,5 dos controladores S7-315 da lógica do controlador do PLC de Siemens o pro. com dispositivo começar, parar e de bloqueio, de laço do PID trol do engodo de parâmetros de processo e funções de processamento do alarme.

Primeiramente, o sistema de controlo é aceitar o comando do operador, e se as circunstâncias são de acordo com a lógica da cena para recolher a informação para determinar o processo a ser executado pelo programa são encontrados então. Se a circunstância é satisfeita, o programa de controle em um sinal de saída específico da ordem permitir ou desabilitar o processo do controle de vários tipos de equipamento.



A relação da humano-máquina de HMI está usando o software da configuração de Siemens SIMATIC o WinCC para conseguir o sistema de controlo do equipamento de secagem para operar-se, o monitor, os dados da análise, o registro e a cópia. Terminou a combinação de equipamento e de pessoais de funcionamento no local. Com HMI, o operador pode incorporar um comando, ou uma fórmula diferente ou parâmetros de processo terminar os produtos diferentes; ao mesmo tempo obtendo a informação sobre o estado de sistema; e pergunte a informação de sistema sobre o processo importante atual do processo de produção ou da gravação de dados (pergunta) da produção histórica retroativo; em caso de anormal, o sistema enviará um sinal de alarme.



Painel de controle centrífugo do secador de pulverizador LPG-1200 ICP

Grande sala de comando do campo de torre de pulverizador





Escolha opcional:



◆Este tipo do equipamento completo é fabricado baseado no projeto personalizado. Não todas as características funcionais para fornecer todos os projetos. A configuração real deve ser feita de acordo com o contrato ou assinou o acordo.

◆Para os componentes elétricos principais, nós temos escolhas de tipo internacionais tais como ABB, Siemens ou Schneider ou outro

◆Para o material para a máquina, nós temos as escolhas onAISISUS304, AISISUS304L, AISISUS316, AISISUS316L, aço carbono e assim por diante.

◆Para o sistema de controlo, nós temos escolhas na tecla, PLC+HMI e assim por diante. Nós podemos projetar o sistema de controlo como necessário.

◆Nós podemos projetar o sistema à prova de explosões para nosso secador de pulverizador baseado no pedido do cliente.

◆Para o sistema apropriado para o secador de pulverizador, nós podemos fornecê-lo, tal como a alimentação

sistema, sistema do transtorte pneumático e assim por diante.

◆Para o sistema de aquecimento para a planta, é muito flexível. nós podemos configurar.

baseou nas condições do local de cliente, tais como o vapor, eletricidade, fornalha de gás e assim por diante, todo que nós podemos a projetar combinar nosso secador de pulverizador.

◆Se sem sistema de aquecimento, pode como um refrigerador fazer partículas com ar refrigerando.

◆Plataformas de teste completas e profissionais dos serviços do equipamento do R&D, o científico e o razoável do produto, as extensivas e as detalhadas de produção da tecnologia das trocas, da pesquisa e da exploração do serviço:

A empresa de XKIANDAO pode fornecer clientes os vários testes do processo e serviços da verificação do teste em uma série de laboratórios tais como YPG, LPG, PSD, BYP, PFSD, etc., e escalas piloto pequenas ou mesmo um pequeno número de produção-tipo unidades do teste. Estas plantas verificaram a possibilidade da aplicação técnica de muitas séries de nivelamento, determinam as melhores condições de processo da produção, e fornecem amostras para a análise do mercado.



Observações antes da ordem:



◆Nome e propriedades físicas da alimentação: índice contínuo (ou índice de água), viscosidade, tensão de superfície, valor de PH.

◆A capacidade do pó após a secagem, índice de água residual permissível, tamanho de partícula, temperatura permissível.

◆Produção, horários laborais diários/deslocamento.

◆Energia disponível: pressão disponível, capacidade elétrica do vapor, carvão, óleo, gás disponível.

◆Exigências do controle: se as temperaturas da entrada e da tomada precisam de ser controladas automaticamente.

◆Exigências da coleção do pó: se instalar uma armadilha do saco, e o ambiental exige no gás de exaustão.

◆Outras exigências especiais.



Serviço de teste pago:

Nós damos boas-vindas clientes novos e idosos para responder inteiramente ao questionário do público, o detalhado e o profissional---baseado na especificação de exigências do usuário (URS), lançou-se pelo departamento de vendas da nossa empresa durante o período da preparação para estudos de mercado.



A empresa pode projetá-lo para você com base nas características materiais diferentes dos usuários, nos modos de aquecimento diferentes, nas exigências diferentes do controle, nas procuras diferentes da saída, nas condições diferentes do produto, nas disposições diferentes da oficina, exigências diferentes do limpo-em-lugar (CIP), etc., para cumprir as exigências de usuários diferentes.

Todos os tipos de máquinas experimentais são equipados na empresa para o teste dos usuários para confirmar as características de secagem. Você é dado boas-vindas para vir a nossa empresa para testar.
