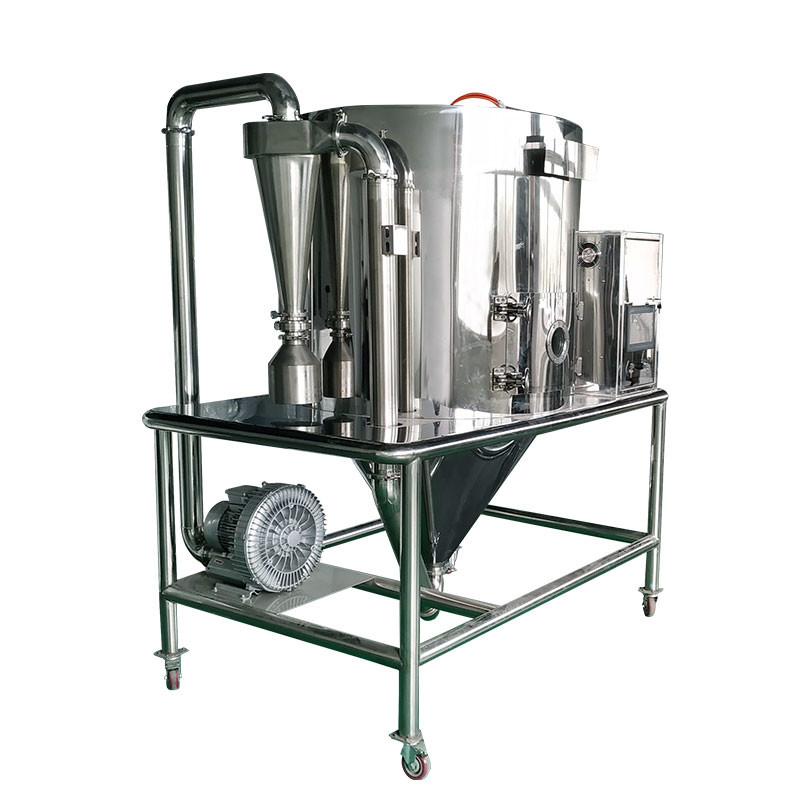

Secador em spray de escala laboratorial 3kg/h tamanho de laboratório tamanho pequeno

Descrição de produto

1.Nome do Produto:Secador de spray de tamanho de laboratório/centro de teste/instalações de teste de teste/secador de spray centro de teste/secador de spray de serviço/secador de spray de amostra





2.Detalhes do produto



o objeto paraSpray Dryer parao julgamento tHusa

Este teste experimental destina-se a fornecer uma base importante para obter os parâmetros técnicos para o projeto de uma planta de grande escala.Duas partes devem trabalhar em conjunto através da negociação técnica necessária para obter a solução de teste otimizada no local.Com base no acordo entre as duas partes, o teste será realizado oficialmente.Sinceramente, damos as boas-vindas a você para trazer a matéria-prima para testar em nosso Centro de Testes.







Confidencialidade técnica:

Três partes são responsáveis ​​pela confidencialidade de seus produtos e conquistas tecnológicas (ou seja, DPI ou patente), mas os dados técnicos relevantes gerados durante o processo de teste, ambas as partes têm a obrigação e a responsabilidade de mantê-los estritamente um para o outro.Em qualquer caso, ambas as partes não devem fornecer informações ou dados a terceiros.



Atualmente, nossa empresa basicamente construiu um centro de testes em grande escala.Todas as instalações de teste deste centro de teste são projetadas e fabricadas de acordo com os requisitos de configuração de alto nível e alta precisão nas principais áreas de aplicação industrial.As instalações auxiliares das várias instalações de teste são completamente mobiliadas e seu conceito de design é novo e único, ao mesmo tempo, eles têm uma variedade de funções avançadas e flexíveis e têm uma ampla gama de aplicações;





Sua configuração do sistema de controle tem vantagens técnicas inigualáveis, liberando o poderoso potencial da moderna tecnologia de sistema de controle de automação industrial, que se reflete em: O painel de controle tem uma interface de controle inteligente homem-máquina visual sofisticada e de alta qualidade, que exibe excelente desempenho profissional. elementos de controle de processo industrial; os principais componentes elétricos adotados são produtos de marcas famosas que atendem aos padrões internacionais de qualidade de produtos de primeira classe e são caracterizados por resposta sensível do instrumento, alta precisão de controle, desempenho estável do produto, acabamento requintado, operação conveniente, etc. pois são totalmente capazes de garantir produção e operação seguras e confiáveis ​​de todo o equipamento em ambiente operacional normal.





Introdução ao principalfábricas/instalaçõesdo centro de testes



1. Secador de spray de laboratório



Descrições do produto



O modelo de teste de secagem por pulverização em escala de laboratório com a marca “XIANDAO” é o primeiro produto na China.Desde a sua criação/início na década de 1980, experimentou uma história única de sucesso.Cerca de 250 unidades/conjuntos foram fornecidos para serem usados ​​atualmente em universidades, centros de pesquisa, institutos de pesquisa e instalações de produção de pó no país e no exterior.



Devido à sua grande flexibilidade, conveniência, praticidade, design geral de imagem moderna, além de possuir diferentes níveis de sistema de controle, o modelo de tamanho de laboratório pode atender às crescentes demandas de diferentes níveis de usuários para secagem em laboratório.



Além disso, a secagem por pulverização é um processo de secagem exclusivo que envolve tanto a formação de partículas quanto a secagem, em que as características do pó podem ser mantidas constantes por operação contínua.A seleção adequada do atomizador e seus parâmetros variáveis ​​de operação é de extrema importância para alcançar condições operacionais ideais e variedades/categorias de pó de primeira classe.





BYP-12 Secador de spray de ciclo fechado tamanho de laboratório



Âmbito de aplicação



1. Cerâmica não óxido (Aen,Si3N4,etc.), liga dura, bateria de alto desempenho meterial,etc.

2. Material aromatizante, produtos de saúde.

3. Medicamento, vitamina, medicamentos orgânicos.

4. Resina sintética, cera de parafina.



MSD-8 Lab scale Multifuncional secador de spray farmacêutico de precisão



Descrições do produto



◆ O secador por pulverização “XianDao” tem desfrutado de um sucesso único desde que foi apresentado aos nossos clientes.mais de 200 unidades foram fornecidas para universidades, centros de pesquisa e instalações especializadas de produção de pó em todo o mundo.

◆ Foi introduzido para atender à crescente demanda de um secador de laboratório mais flexível, confiável, moderno e fácil de usar, com diferentes níveis de sistemas de controle.

◆ A secagem por pulverização é um processo de secagem exclusivo que envolve a formação de partículas e a secagem.As características do pó podem ser controladas e as propriedades do pó mantidas.Constante

ao longo de uma operação contínua.A seleção e operação do atomizador é de extrema importância na obtenção de um ótimo.



1. Equipamento de aço inoxidável AISI316 de alta qualidade, todo o design do equipamento de secagem por pulverização bonito, linhas fluidas, acabamento requintado, layout razoável

2. Método de atomização com três tipos de opções: centrífuga, dois sprays de fluido no topo, dois fluidos de spray no fundo, adequados para a produção de produtos com especificações diferentes;

3. Limpeza removível da câmara de ar quente, operação simples, baixo ruído;

4. E as peças de contato do material são design estrutural rápido, fácil desmontagem, fácil de limpar, requisitos higiênicos;

5. HMI usando o controle PLC, você pode definir diretamente a temperatura de entrada, temperatura de exaustão, taxa de alimentação, aquisição de dados, gravação, impressão e monitoramento e controle de processo.

Secador de spray piloto modelo LPG-8



O Secador por Pulverização Rotativo Padrão pode secar diretamente por pulverização a solução, emulsão, suspensão e materiais em pasta em produtos em pó.Possui características de velocidade de secagem rápida, alta eficiência e poucos procedimentos.Pode manter a cor, fragrância e sabor do material.O pó seco tem boa solubilidade, alta pureza, bom ambiente operacional e basicamente implementa operação automática.Esta máquina é amplamente utilizada nas indústrias química, petroquímica, metalúrgica, alimentícia, médica, de construção, cerâmica, florestal e química.Além disso, o equipamento também pode resfriar e peletizar materiais especiais como cera de polietileno, pesticidas biológicos e fertilizantes compostos após aquecimento e fusão.



Parâmetros técnicos principais:

máx.capacidade de evaporação de umidade: 3kgs/h

Temperatura de entrada: 120~300℃ ou mais (ajustável de acordo com os caracteres do material)

Temperatura de saída: 80℃～100℃ (ajustável aos caracteres do material)

Potência total equipada: 12KW

refrigerante-30PrecisãoCcerâmicoSrezarDcenteio



Descrição geral:



Todo o processo não requer processamento manual.

◆ O secador por pulverização para cerâmica de precisão é um secador por pulverização de nova geração.É um produto atualizado lançado pelos técnicos da nossa empresa através da inovação tecnológica com base no modelo GPL.A máquina tem características de pegada pequena, operação simples e operação confiável, e pode preparar pó com boa esfericidade e distribuição uniforme de tamanho de partícula, de modo que pode aumentar significativamente a densidade do produto prensado.

◆ A superioridade e praticidade desta série de modelos fornecem condições necessárias para que as unidades de pesquisa científica produzam cerâmicas finas e novos materiais.Atualmente, usamos com sucesso zircônia, alumina, óxido de zinco, PTC, carboneto de silício, nitreto de silício, materiais de bateria de lítio e outras indústrias, e recebemos elogios unânimes dos usuários.



Vantagens da tecnologia:



● Adoção do novo atomizador tipo M, caracterizado da seguinte forma:

① Pode obter excelente pó esférico de fluxo livre;

② Pode produzir pó com distribuição de tamanho de partícula uniforme;

③ Valor do depósito diminuindo na linha tangente;

④ O tamanho médio das partículas do produto pode ser ajustado.

● Estrutura de exaustão do tipo tampa baixa projetada para garantir que a maioria dos pós seja coletada na parte inferior da torre de secagem, apenas uma pequena quantidade de pó no separador ciclone ou no filtro de mangas, reduzindo bastante o nível de estresse na separação gás-sólido do coletor de pó pós-estágio.

● O sistema de aquecimento adota conexões de tubo de aquecimento não oxidantes.O ar que entra na sala de secagem é filtrado através de purificação de três estágios--, eficiência primária, eficiência intermediária e alta eficiência de alta temperatura, e o nível de purificação atinge mais de cem mil.Evita que impurezas externas se misturem ao produto e afetem os procedimentos de pós-processamento, como moldagem e sinterização do produto.



LSD-1500 secador de spray de laboratório



1. Para a produção da máquina, com produtos de combustão de gás pode promover a decomposição térmica efetiva.

2. Pode pulverizar o dispositivo de pirólise para atingir a escala de produção.

3. Um tubo de núcleo de forno de cerâmica especial, aquecimento indireto pelo aquecedor elétrico.

4. Na temperatura do forno de cerca de 600 ~ 900 ℃ sob as condições de operação.

5. Em geral, a maneira ideal é usar o dispositivo de pulverização tipo atomização centrífuga de alta velocidade, mas também pode escolher a segunda solução e a atomização do bocal de fluido de pasta.

6. Tamanho compacto e pequeno;operação simples, alta eficiência.



Dispositivo de Pirólise de Pulverização (Reator de Calor de Pulverização)



TrabalharPrincípio de ing paraMétodo do Reator de Calor por Pulverização



Um método para atomizar a alimentação mista (como solução de sal de metal) em um forno de alta temperatura e fazê-lo sofrer instantaneamente decomposição térmica, reação, síntese ou calcinação/sinterização para obter produto em pó (geralmente pó de óxido de metal).





Recursos para alta temperaturaPirólise por Pulverização



1. Síntese de sistema multicomponente mesmo quando as partículas podem ser produtos de mícron.

2. Pode rastrear a quantidade de ingredientes adicionados uniformemente dispersos nas matérias-primas.

3. Comparado com o método de mistura de pó de mistura de impurezas menos mecânico.

4. Produtos em pó na atividade de superfície, fácil de sinterizar.





A planta apresenta:



1. para a produção da máquina em tudo, com produtos de combustão de gás pode promover a decomposição térmica efetiva.

2. pode pulverizar o dispositivo de pirólise para atingir a escala de produção.

3. um tubo de núcleo de forno de cerâmica especial, aquecimento indireto pelo aquecedor elétrico.

4. na temperatura do forno de cerca de 600 ~ 900 ℃ sob as condições de operação.

5. em geral, a maneira ideal é usar o dispositivo de pulverização do tipo de atomização centrífuga de alta velocidade, mas também pode escolher a segunda solução e a atomização do bocal de fluido de pasta.

6. pegada compacta e pequena;operação simples, alta eficiência térmica.





2. Tamanho do piloto Modelo BYP-20 Série Secador de Pulverização de Ciclo Fechadoportestepropósito:



Modelo BYP-20 Série Secador de Pulverização de Ciclo Fechado



1. Pode impedir a oxidação dos produtos e melhorar a qualidade dos produtos.

2. É fácil realizar a operação livre de poeira e asséptica.

3. Pode recuperar o solvente no líquido material.

4. Pode melhorar a preservação da composição perfumada.

5. Pode secar o líquido do material inflamável ou fazer a granulação de resfriamento.

6. Pode secar o material com forte sensibilidade ao calor.

7. Pode realizar menos perigos públicos ou nenhum perigo público.

8. Pode deixar de fora o dispositivo de desodorização.

9. Pode realizar a secura de baixa temperatura abaixo de 100 graus centígrados.



A definição de secador de pulverização de ciclo fechado



◆ O secador de pulverização de ciclo fechado na câmara de secagem será selado nas gotas de névoa dispersas de sólido para líquido e meio quente (nitrogênio N2) foi o método de gota seca de

produtos em pó.Atomizado por atomizador rotativo ou um atomizador de bico para conseguir, a secagem de gotas pode ser ajustada pela temperatura ou pelo fluxo de meio de calor a ser controlado,

evaporação do solvente a ser recuperado através da unidade de condensação, após a "remoção" e "remolhamento" total do meio filtrante eram altamente eficientes e retornavam ao trocador de calor, sendo finalmente reciclados no sistema de secagem.

◆ O sucesso dos requisitos de operação de lavagem e resfriamento de secagem por pulverização de ciclo fechado fará parte de um controle de temperatura preciso.Para álcool de alto ponto de ebulição, geralmente água de resfriamento ou água salgada, solventes de baixo ponto de ebulição, como diclorometano, hexano, acetona e etc., você deve usar a troca de calor do sistema de refrigeração por compressão.





3.Secador de pulverização em escala comercial:



Secador de spray farmacêutico de precisão multifuncional PSD-50 especialmente projetado

Torre de atendimento recém-construída para cliente



A Xiandao Company é uma fábrica profissional especializada em pesquisa, design e fabricação de processos para secador por pulverização e granulador de leito fluidizado.

Em breve, colocaremos este secador de spray multifuncional PSD-50 Precision Pharmaceutical no centro de teste, tudo para atender ao crescente número de necessidades de teste levantadas pela maioria dos usuários em áreas de aplicações industriais, como farmacêutica, alimentícia, produtos químicos, novos energia e novos materiais.Claro, essas demandas estão basicamente concentradas nos requisitos de processos de produção mais complexos, maior qualidade do produto e maior produção de teste, que representam em grande parte a tendência de desenvolvimento das principais indústrias nas aplicações industriais no próximo período.A tendência de desenvolvimento tornou-se o cata-vento do desenvolvimento da indústria.



◆ A empresa estabelece o laboratório especial para fornecer o serviço de teste para clientes (cobrável), e os dados técnicos obtidos fornecerão uma base importante para selecionar e projetar para o

equipamentos de grande porte.

◆ Também somos responsáveis ​​por fornecer as configurações otimizadas da planta, seleção de modelo e design, e também orientamos os clientes a realizar a instalação, depuração e treinamento para os operadores, além de transmitir as experiências práticas de operação.



ReferênciaICPinterface do gabinete de controle para um conjunto pfPSDSecador por pulverização série



Informações de referência sobre automação



Sistema Avançado de Controle de Automação Industrial



O sistema de controle automático é composto de controlador PLC, aplicando o controlador lógico programável da empresa SIEMENS de S7-315 2DP e baseado no software de programação STEP 5.5, início e parada e intertravamento da planta, controle de loop PID e alarme de parâmetros de processo e etc. Pode ser realizado.O sistema de controle primeiro aceita os comandos do operador e então julga se as condições lógicas do programa de processo serão atendidas de acordo com as informações de campo coletadas.Se as condições forem definidas, o programa de controle emite sinais em uma ordem específica para ativar ou fechar todos os tipos de equipamentos no processo de controle.



A interface homem-máquina HMI é configurada pelo software de configuração SIMATIC WinCC da SIEMENS, que realiza a operação, monitoramento do status da operação, análise de dados, gravação e impressão do sistema de controle do equipamento de secagem.Ele completou a combinação orgânica de equipamentos de campo e pessoal.Através do HMI, o operador pode inserir os comandos e inserir diferentes parâmetros de processo ou fórmulas para concluir a produção de diferentes produtos. Ao mesmo tempo, podemos obter informações sobre o estado do sistema.Também podemos consultar as informações de produção atuais do sistema ou rastrear (consultar) os dados de registro importantes do processo de produção histórico.Se houver uma situação anormal, o sistema enviará o sinal de alarme.



Os dados de campo são coletados através do PLC S7-315, e os dados coletados são exibidos e gravados no computador que leva o WinCC como software de configuração usando o módulo CP343-1 através do protocolo TCP/IP.



Os dados coletados no CLP também são enviados para um computador remoto através do roteador industrial (HUB).



O software PLC e a programação do software do computador host aplicam a estrutura do programa S88 e o design modular.



De acordo com diferentes objetos de controle, modelos de motor (dois tipos, incluindo controle de inversor e controle de partida direta) são escritos, incluindo módulos de válvula, modelos de entrada analógica, modelos de saída analógica, modelos de loop de controle PID e etc.



Visando o controle do processo, o bloco GRAPH da SIEMENS é aplicado para programação, tornando o processo mais claro.



O processo de secagem é refinado para uma série de pequenos processos (como operação a frio, operação a quente, operação com água, operação de material, secagem, etc.).



O objetivo do sistema de controle automático é garantir a operação normal dos equipamentos e alcançar a estabilidade da qualidade do produto, controlando e monitorando os parâmetros importantes do processo do secador por pulverização.
