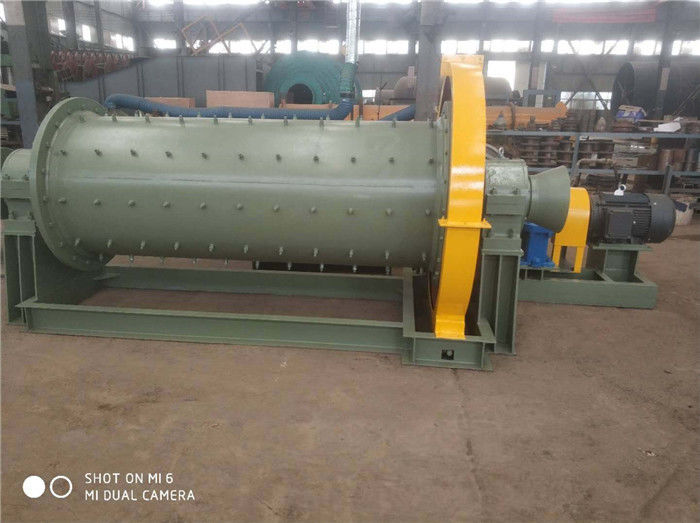

2000kg de aço inoxidável Rod Mill Grinding Pulverizer Machine

Descrição de produto

Moinho de Rod

Um moinho de haste usa as hastes de aço como os meios de moedura em moinhos de caída é meios eficientes alimentar a moinhos de bola um produto mais fino do que poderia ser feito em um triturador mas mais grosseiro do que poderia ser feito em um moinho de bola. O uso principal para os moinhos de haste, que foram inventados para fazer a alimentação do moinho de bola em um circuito demoedura do moinho da moinho-bola da haste.

Detalhes do produto:

1. Usos

Amplamente utilizado no processamento mineral, químico, nos materiais de construção e em outros setores industriais, como uma variedade de minério ou outros materiais abrasivos para finalidades de moedura.

2. Como trabalha

O moinho é borda conduzida e tipo da descarga do centro. Quando o corpo de máquina está girando, o corpo de moedura duro é conduzido pela força de fricção para realizar continuamente o movimento da ejeção. O material é altamente à terra devido ao impacto e à moedura do corpo abrasivo movente. O material esmagado é descarregado através do cilindro espiral da descarga.

3. Características estruturais

O moinho é composto principalmente da parte giratória, do dispositivo principal do rolamento, da alimentação e do dispositivo de transmissão. Esta máquina é um moinho de haste, a descarga está na extremidade grande da engrenagem do dispositivo de transmissão.

3.1. Parte de gerencio: é composta do cilindro feito da placa de aço rolando a soldadura e as duas tampas de extremidade conectadas pelos parafusos. Uma placa de alinhamento é arranjada no corpo do cilindro para proteger o corpo do cilindro e a tampa de extremidade. A fim verificar e substituir as partes no tambor do moinho e instalar o corpo de moedura no moinho, o moinho é equipado com uma porta de moedura. As duas tampas de extremidade ocas são conectadas com as duas extremidades do tambor através da flange. O plano da placa da flange e o jornal da tampa de extremidade oca exigem a precisão fazendo à máquina alta. Quando a tampa de extremidade é uma tampa de extremidade pequena, há uma flange que conecta a engrenagem grande no corpo do cilindro. O processamento da flange do cilindro igualmente exige a elevada precisão, e a peça de gerencio do cilindro é apoiada em dois rolamentos principais.

3.2. O rolamento principal pode não somente carregar o peso do moinho inteiro, do corpo de moedura e dos materiais, mas igualmente afetado pela resistência do momento quando o moinho gerencie. A fim reduzir o momento da fricção, a carga de trabalho do consumo de energia, refrigerar e da lubrificação, e a conveniência da manutenção, o rolamento principal foram mudadas em um rolamento de rolo esférico do radial dobro da fileira.

3.3. Dispositivo de alimentação: cilindro espiral de alimentação.

3.4. Dispositivo da descarga: cilindro espiral da descarga.

3.5. Dispositivo de transmissão: o motor e o redutor conduzem o pinhão da ponte da transmissão através do acoplamento, e o pinhão contrata com a engrenagem grande fixada na peça de gerencio para fazer o moinho girar. O arranjo da transmissão do moinho não será mudado na vontade. Se não pode ser mudado por qualquer motivo, a força do pinhão na engrenagem grande deve ser garantida para ser sempre ascendente. Se o sentido da rotação do moinho é mudado, as partes direcionais da peça de gerencio do moinho estarão mudadas em conformidade.

3,6 parâmetros técnicos do moinho da barra
